2024/05/01
NOVOSENSEは、車載グレードの新しい広帯域集積電流センサーNSM211xシリーズを発表しました。NSM211xシリーズは、外付けの絶縁部品なしで正確な電流測定を可能にする、完全集積の高絶縁電流センサーソリューションです。
NSM211xシリーズは、その優れた性能により、産業用ACまたはDC電流の検出に広く使用されています。今回新発表した車載グレードシリーズは、AEC-Q100グレード0の基準を満たし、より厳しい動作温度範囲（-40～150℃）でも安定動作が可能で、高精度、高絶縁電圧、高スループット、高信頼性という特性を発揮し、車載アプリケーションにおけるACまたはDC電流検出のニーズを満たします。
集積式電流センサは車載で広く使われ、NSM211xシリーズの主なアプリケーションは、OBC/DC-DC、PTC、オンボードモーター制御、充電パイル電流検出などがあります。このような重要なアプリケーションでは、電流センサーによって電源、コンバーター、モーター巻線からの電流データを正確に取得することが、車載制御システムの安定性と安全性を維持するために不可欠です。さらに、NSM211xシリーズは、車載バッテリーシステムにも使用でき、低温始動、高温動作、およびそのスイッチングプロセスにおいて多目的最適化制御を実現し、車載インテリジェント化と効率的な運転を貢献します。
NOVOSENSE車載グレード広帯域集積電流センサーNSM211xシリーズ

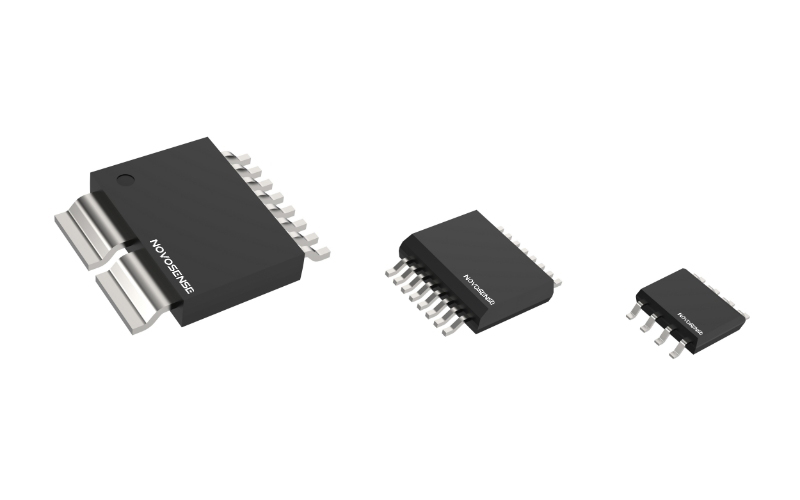

NSM211xシリーズは3種のパッケージがあり、SOW16（0.27mΩ一次側インピーダンス）、SOW16（0.85mΩ/ 1mΩ一次側インピーダンス）、SOP8（1.2mΩ一次側インピーダンス）となり、パッケージごとに複数の品番が含まれています。NSM211xシリーズは、さまざまなパッケージ形式、DC入力/AC入力、比例出力/固定出力、基準電圧の有無、過電流保護の有無、調整可能なスレッショルドの有無など、幅広いオプションにより、さまざまなアプリケーションの要件を満たすことができます。
広帯域 高速応答
独自の回路設計により、NSM211xシリーズは最大1MHzの-3dB帯域幅と400nsの低応答時間を実現し、制御システムの高速ループ制御と過電流保護に貢献し、電源装置などのアプリケーショに対して、よりコンパクトで信頼性の高いソリューションを提供し、システムBOMの簡素化、コストパフォーマンスの向上につながります。
高い絶縁耐圧 強力な連続貫通電流能力

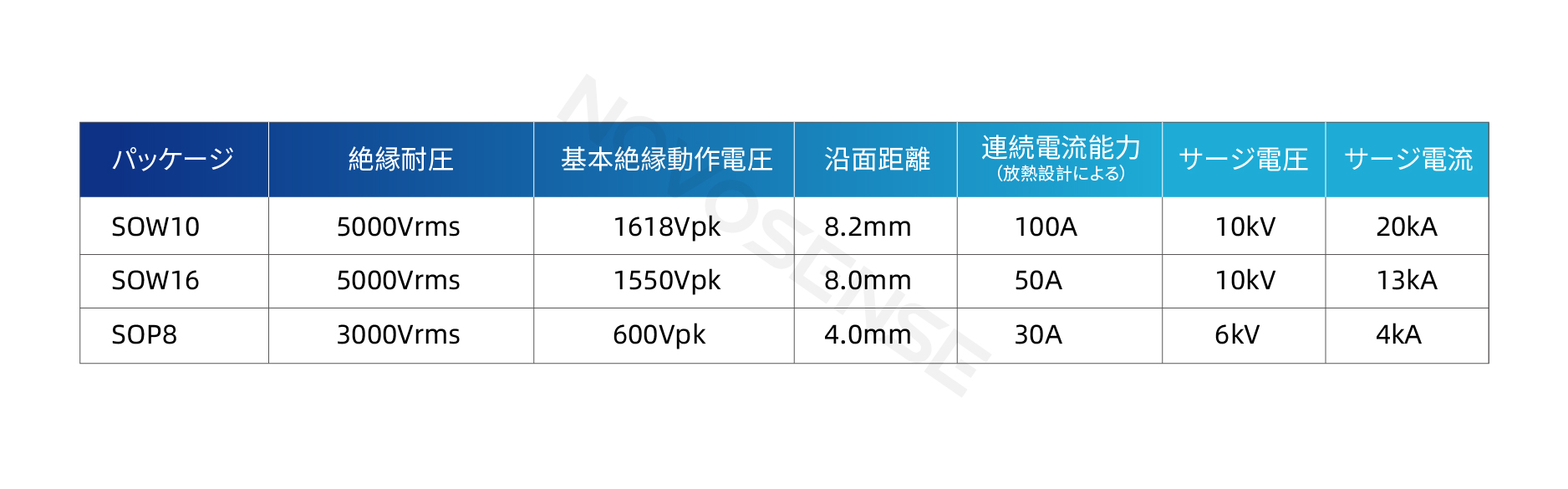

NSM211xシリーズは、最大8.2mmの沿面距離を実現し、UL規格の耐絶縁電圧5000Vrms、最大動作絶縁電圧能力1618Vpkを実現しています。また、業界をリードする0.27mΩという低い一次側インピーダンスと最大100Aの連続貫通電流能力を実現し、小型システムにおける放熱設計の難易度をさらに低減している。
高精度基準 二次プログラミング不要
チップ内部の精密な温度補償アルゴリズムとオフライン校正により、NSM211xシリーズは、ユーザーによる二次的なプログラミングを必要とせず、全動作温度範囲にわたって高い測定精度を維持することができ、全温度範囲にわたって±2%未満の感度誤差と±10mV未満のゼロ誤差を達成することを実現できます。
選択の柔軟性

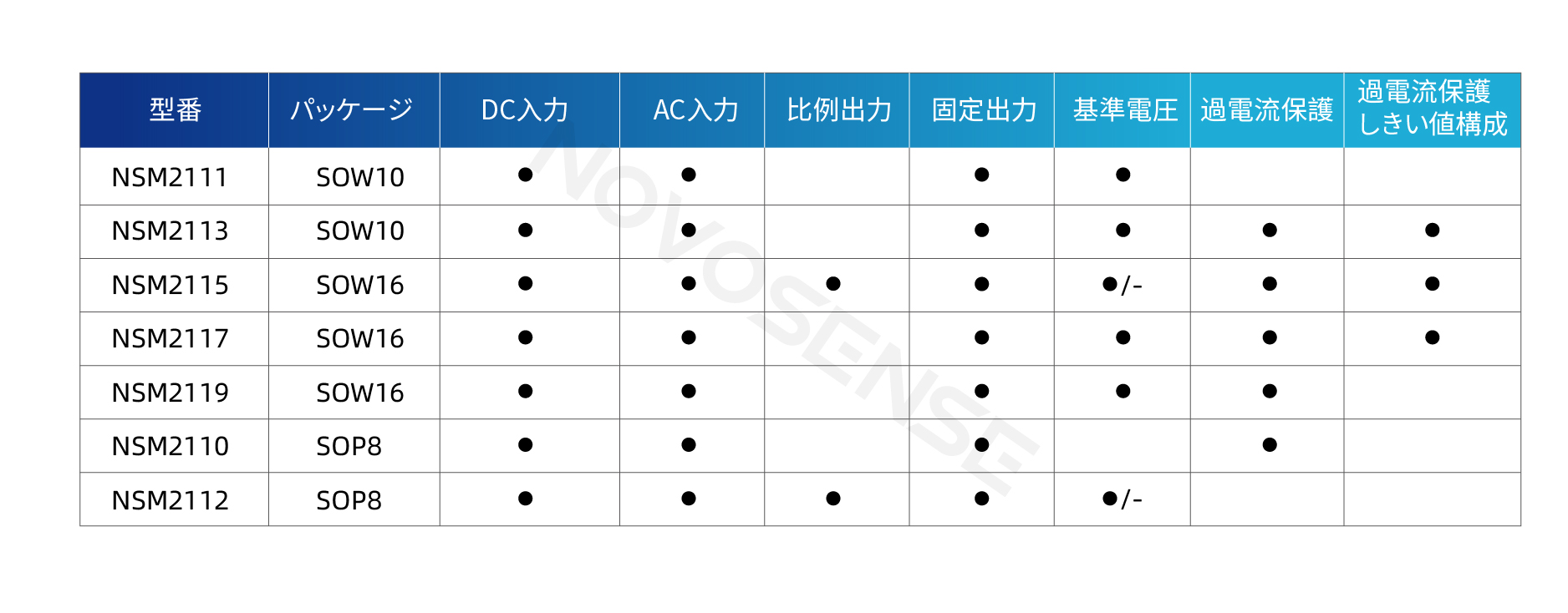

NSM211xシリーズは、異なる電源システムのニーズに対応するため、3.3Vまたは5Vの電源電圧（異なる電源バージョン）をサポートしています；DC電流またはAC電流測定をサポートし、電流範囲は5〜200Aをカバーします。基準電圧出力、過電流保護出力、過電流保護しきい値構成などのオプションをご提供します。
