全シリーズ対応、全面的な認証！NOVOSENSEの最新なハイサイドスイッチシリーズ登場！

NOVOSENSEは、ハイサイドスイッチ製品シリーズNSE34XXXS/D/QおよびNSE35XXXS/Dを発表しました。これらは業界をリードする負荷容量と完全かつ信頼性の高い診断保護機能を備え、車体BCMなどのシステムで各種従来の抵抗性、誘導性、およびハロゲンランプ負荷の駆動に適しています。また、ゾーンコントローラーZCUの一次/二次配電下の一般的な大容量性負荷にも十分適応しています。

製品のハイライト:

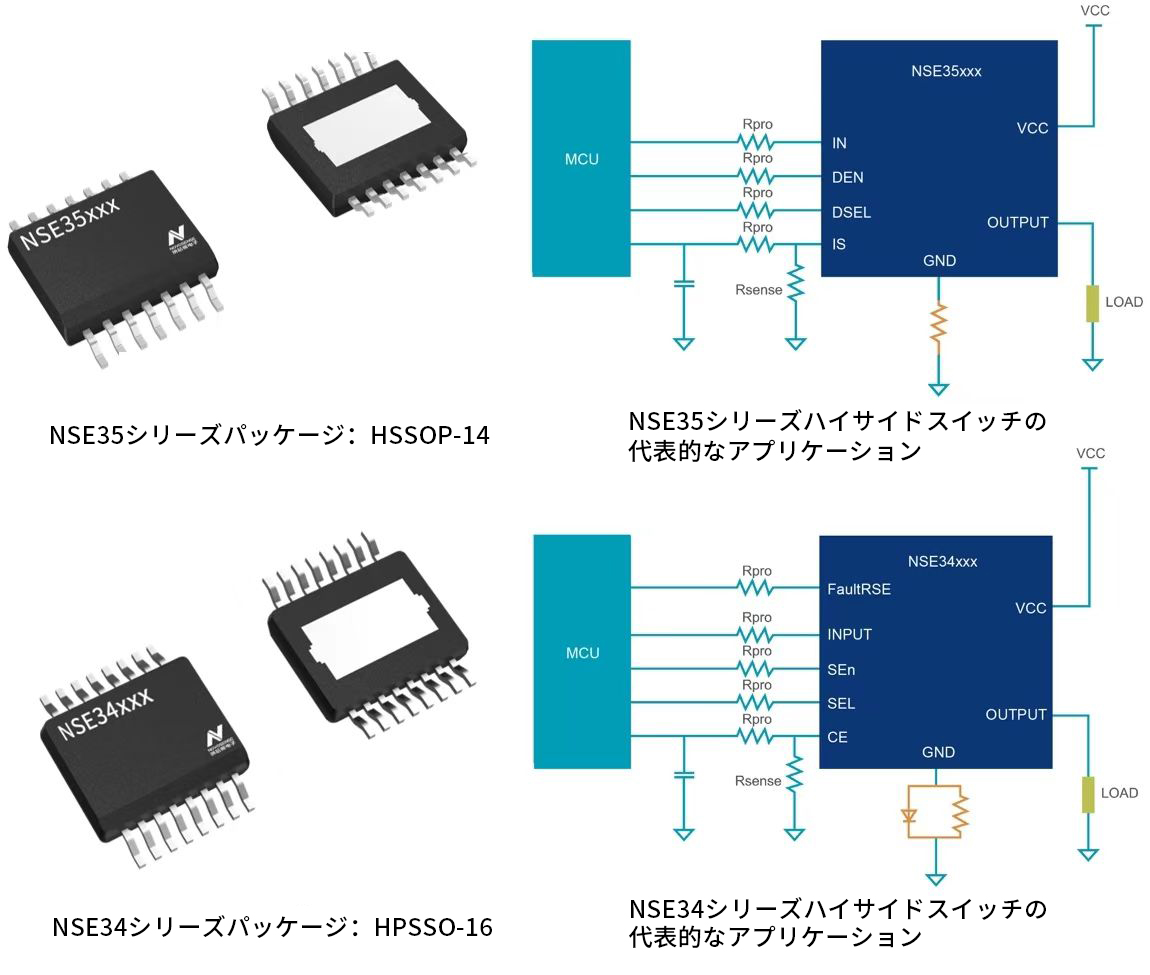

-1/2/4チャネルオプションを提供し、HSSOP-14/HSSOP-16と互換性のあるパッケージオプションを提供します。オン抵抗範囲は8mΩ～140mΩで、「主流のスペックをカバー」します。

-AEC-Q100-012短絡信頼性能力GradeA、ISO7637/ISO16750、CISPR25-2021クラス5およびその他の試験要件に満たし、「全面的な認証」を完了しました。

製品機能の詳細説明

電流/チャネル/パッケージ-柔軟なオプション

NOVOSENSEの最新なハイサイドスイッチシリーズは、1/2/4チャンネル選択を提供し、オン抵抗の範囲は8mΩ～140mΩです。顧客は、さまざまな負荷サイズに応じて最適な製品を柔軟に選択できるため、システムのパフォーマンスと信頼性が最適化されます。　

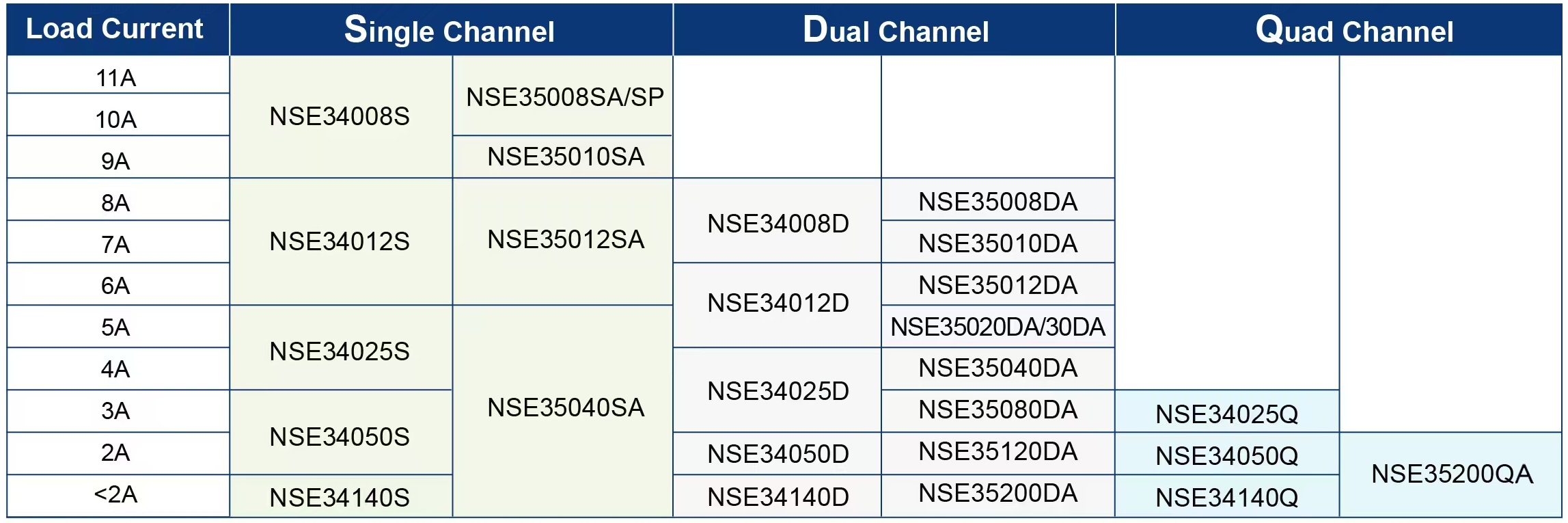

NOVOSENSEハイサイドスイッチ製品一覧

抵抗/容量/誘導負荷–簡単に対応

1.抵抗負荷：定格流量負荷容量

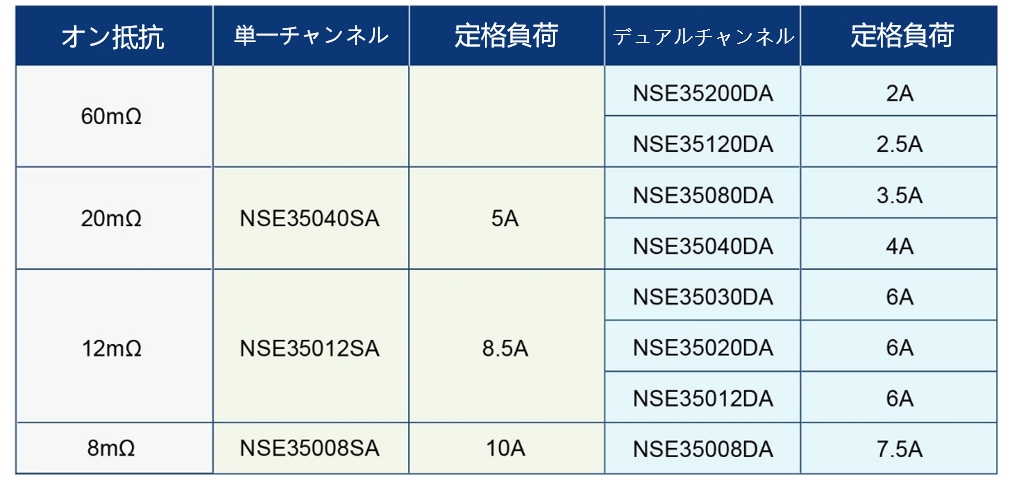

ハイサイドスイッチのアプリケーションでは、チップの定格電流容量が選択する際最も重要な考慮事項の1つであり、その本質はハイサイドスイッチチップ自体のインピーダンスとパッケージングの放熱能力を試すことです。シートヒーターの抵抗線のような抵抗負荷には、チップの定格流量負荷容量に関する明確な仕様があります。 以下にNOVOSENSEのハイサイドスイッチシリーズの定格負荷性能パラメータを示します（テスト環境：TA=85℃）

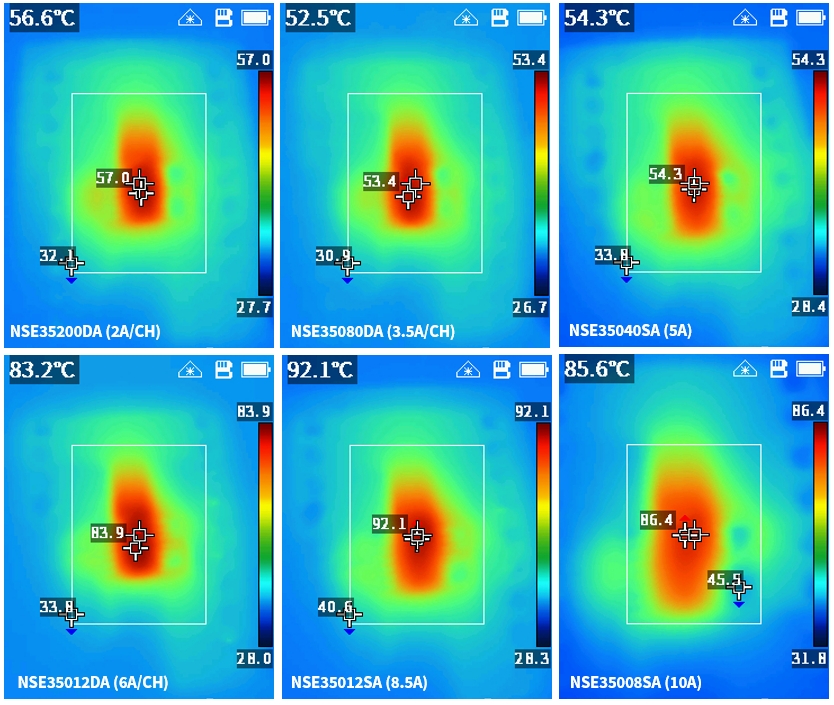

NSE35xxxシリーズの温度上昇性能測定（TA=30℃）

2.容量性/ハロゲンランプ負荷:サージ電流対応能力

車載システムでは、容量性負荷やコールドハロゲンランプは、高サージ電流というよる厳しい課題に直面することがよくあります。NOVOSENSEのマイクロハイサイドスイッチシリーズは、業界を電流制限保護機能により、さまざまなサージ電流に効果的に対処できます。NSE35シリーズを例にとると、安定駆動できる容量性負荷サイズとハロゲンランプの種類は以下のとおりです（TA=-40℃）。　

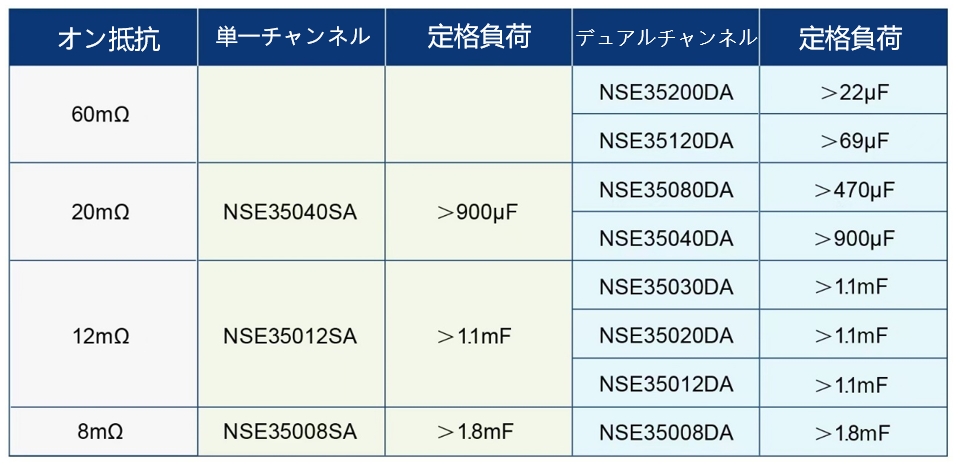

容量性負荷容量

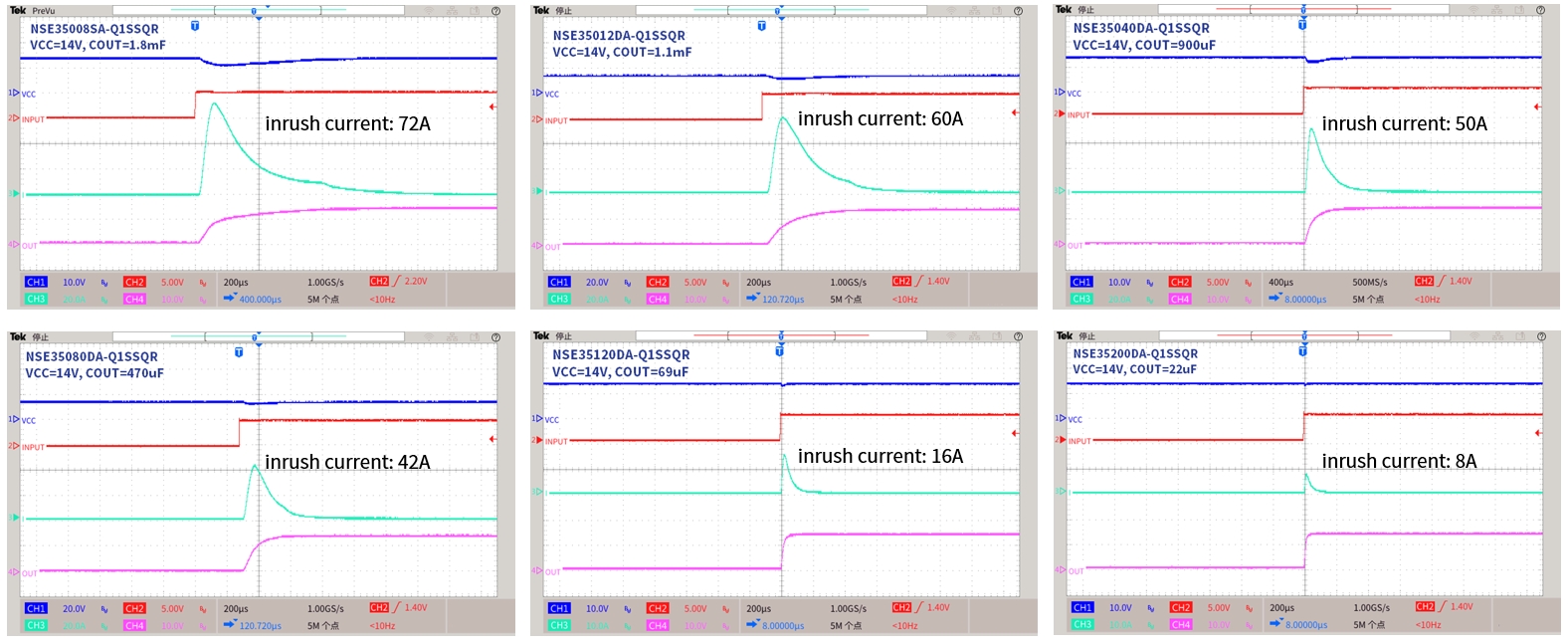

容量性負荷容量の性能測定結果

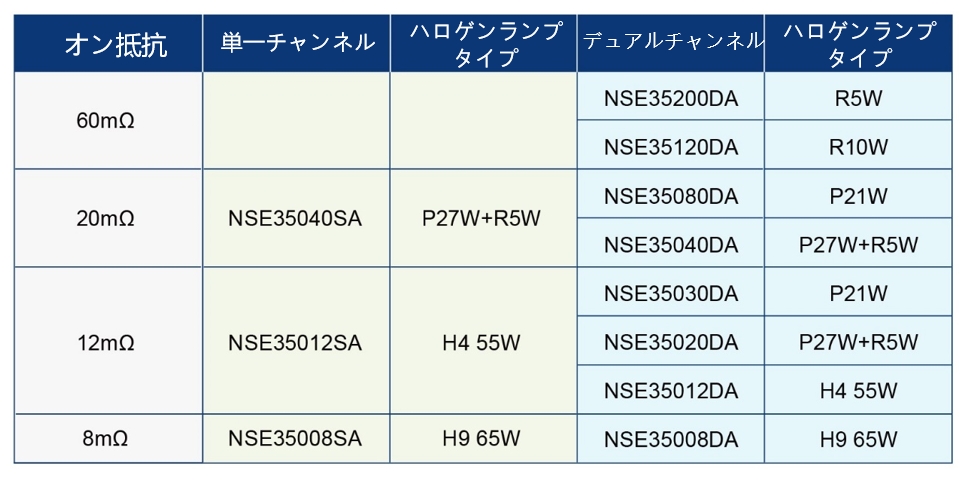

ハロゲンランプの負荷容量

3.誘導負荷:過電圧クランプ保護機能

ソレノイドバルブ、ワイパー、リレーなどの誘導負荷も、カーエレクトロニクスシステムでは一般的な負荷タイプです。誘導負荷がオフになると、経路上でフリーホイーリングが必要になるため、ハイサイドスイッチの出力には数十ボルト、更にそれ以上の負の電圧がかかり、これは誘導負荷の減磁エネルギーと正の関係があります。内部パワーMOSFETのドレイン-ソース間に負の電圧がかかり、大きな電気的ストレスが発生します。過電圧保護がないと、パワーMOSFETが損傷する恐れがあります。したがって、すべてのNOVOSENSEマイクロハイサイドスイッチには、誘導負荷に対する過電圧クランプ保護が統合されており、さまざまなアプリケーションでシステムの安定した安全な動作が保証されます。

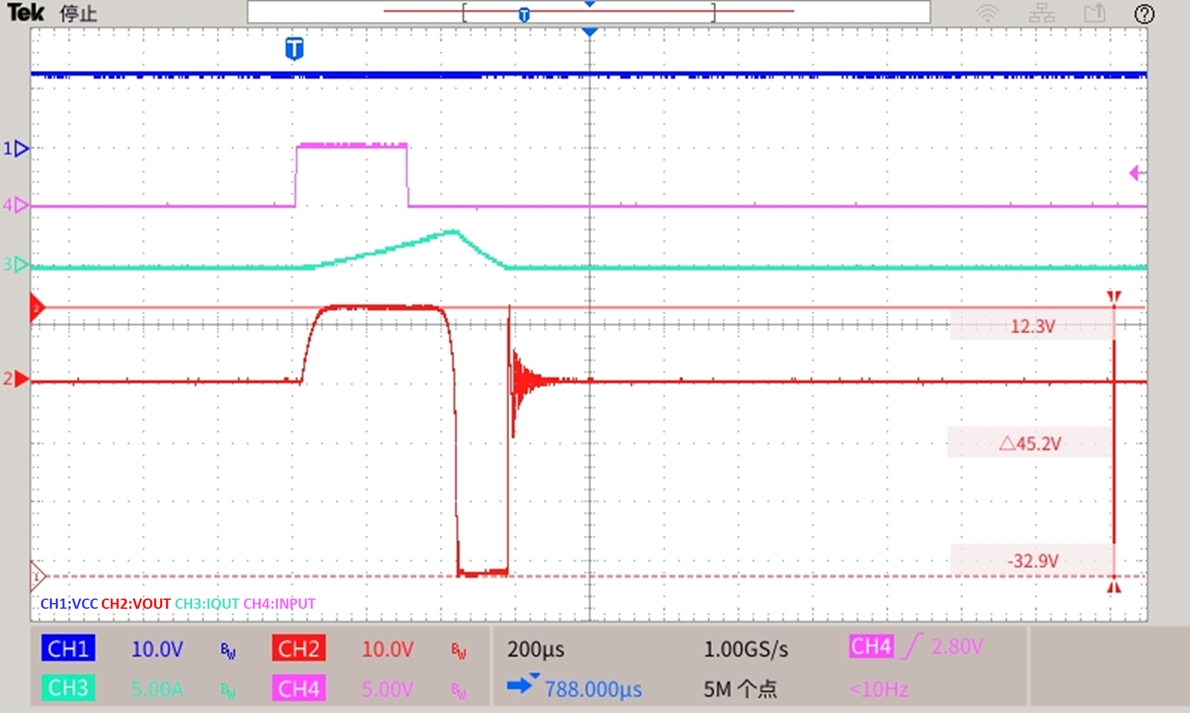

NSE35008SA過電圧クランプ保護機能テスト

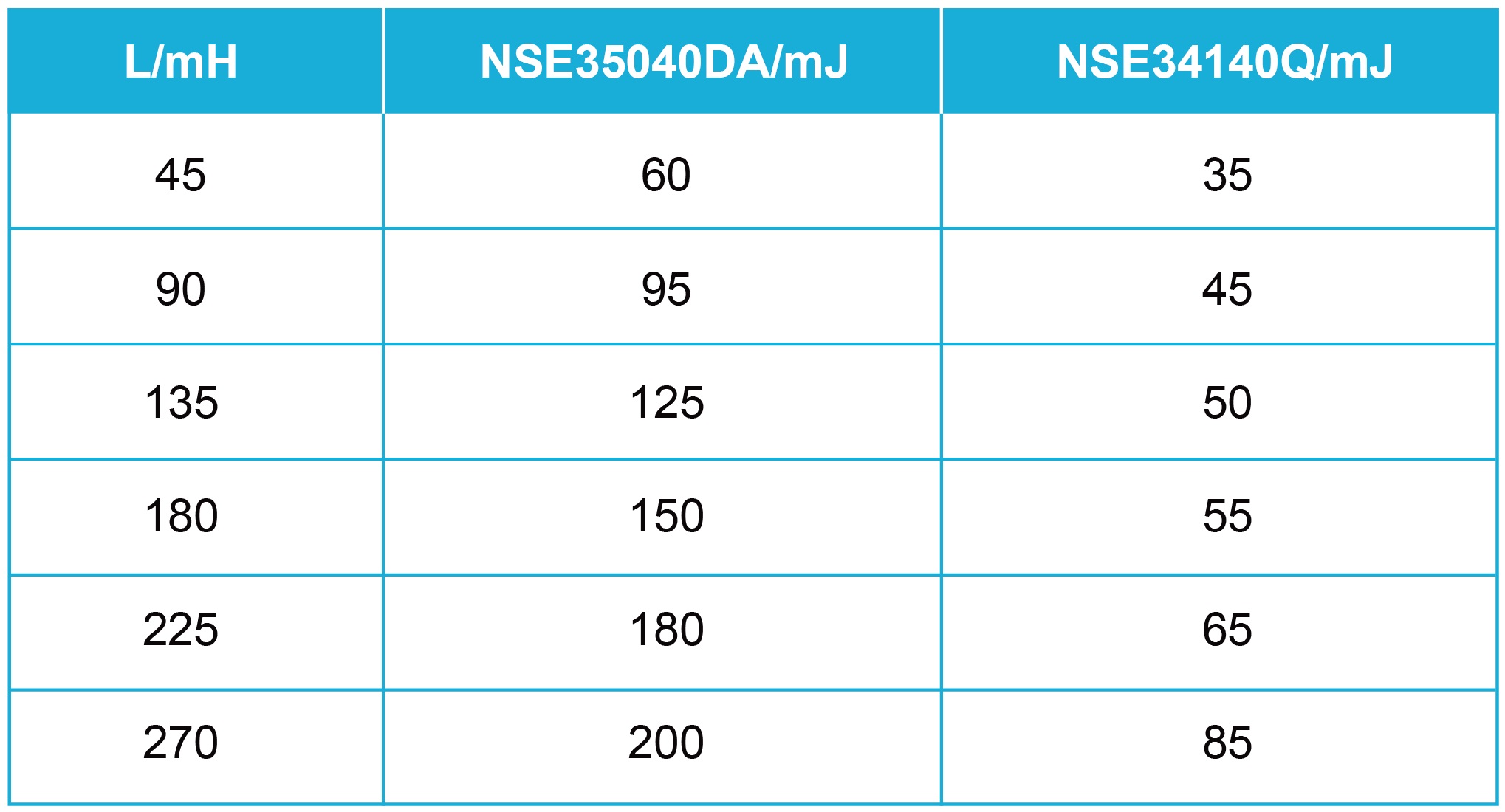

シングルパルスアバランシェエネルギー(EAS)の性能

試験条件：VCC=28V、Tjstart=150℃

信頼性/電磁両立性-飽和検証

NOVOSENSEのハイサイドスイッチは、次のようなさまざまなシナリオにおけるこの製品シリーズの安定性と信頼性を保証する一連のアプリケーションテストに合格しています。

-　AEC-Q100規格の車載信頼性試験要件に適合します。　

-　規制規格AEC-Q100-006の信頼性強化試験要件に適合します。

-　AEC-Q100-012規格に準拠したハイサイドスイッチ短絡信頼性テスト要件に適合:短絡寿命は100万回を超え、Grade Aに達します。

-　ISO 7637/ISO 16750規格の電源過渡イミュニティ試験要件に適合します。

-　CISPR25-2021 Class 5規格の伝導および放射EMIテスト要件に適合します。

NOVOSENSEはボディーコントローラーアプリケーションの
進化を支え、貢献する

現代の自動車の電動化とインテリジェント化の過程で、コアモジュールとしてのボディーコントローラーがますます重要な役割を果たしています。NOVOSENSEは、電源管理から電源駆動まで、ハイサイドスイッチを含む完全なボディードメインコントロールの半導体ソリューションを顧客に提供し、すべての主要なリンクをカバーします。

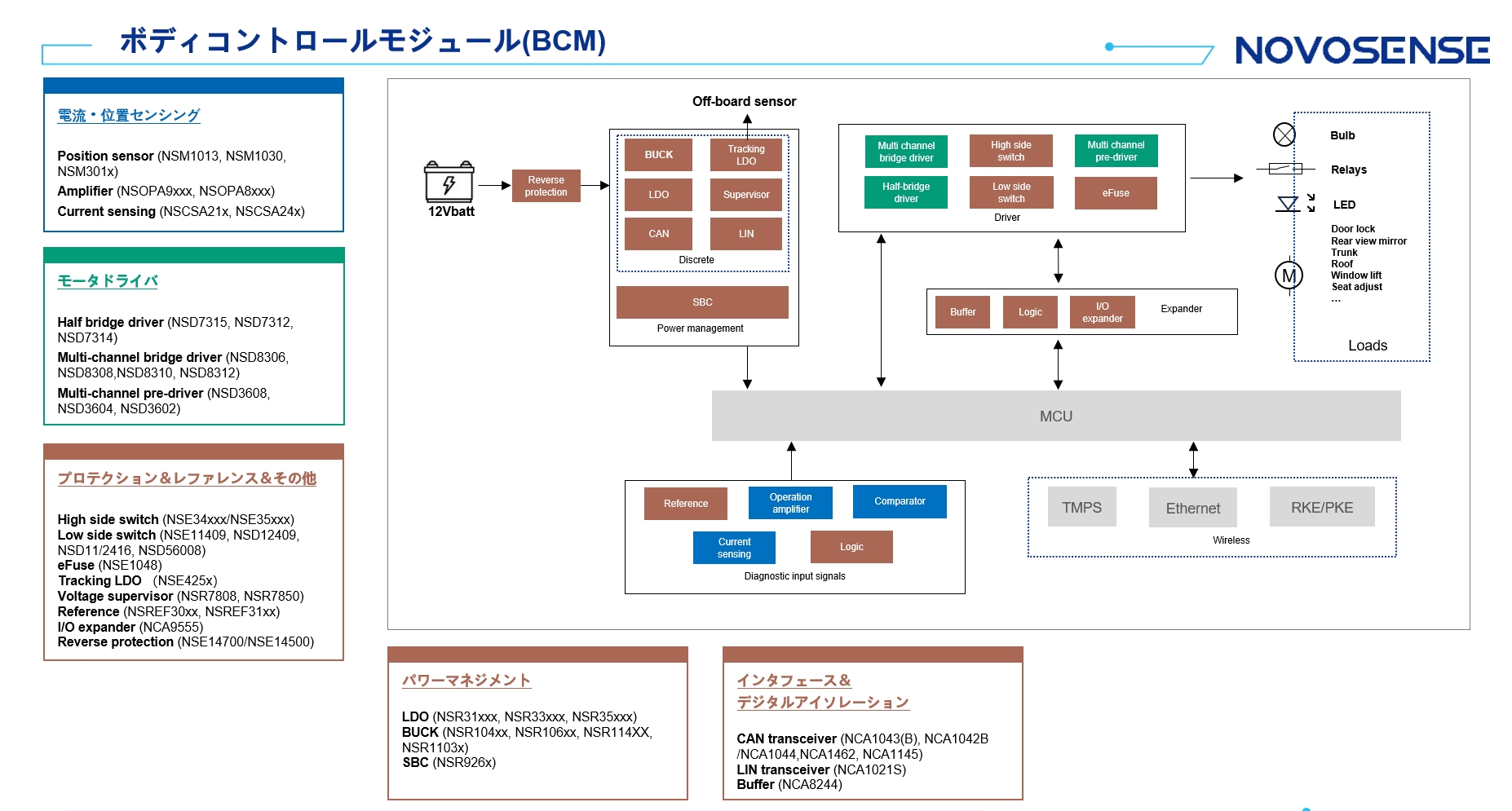

NOVOSENSEのボディードメインコントローラー半導体ソリューション
