2024/12/03

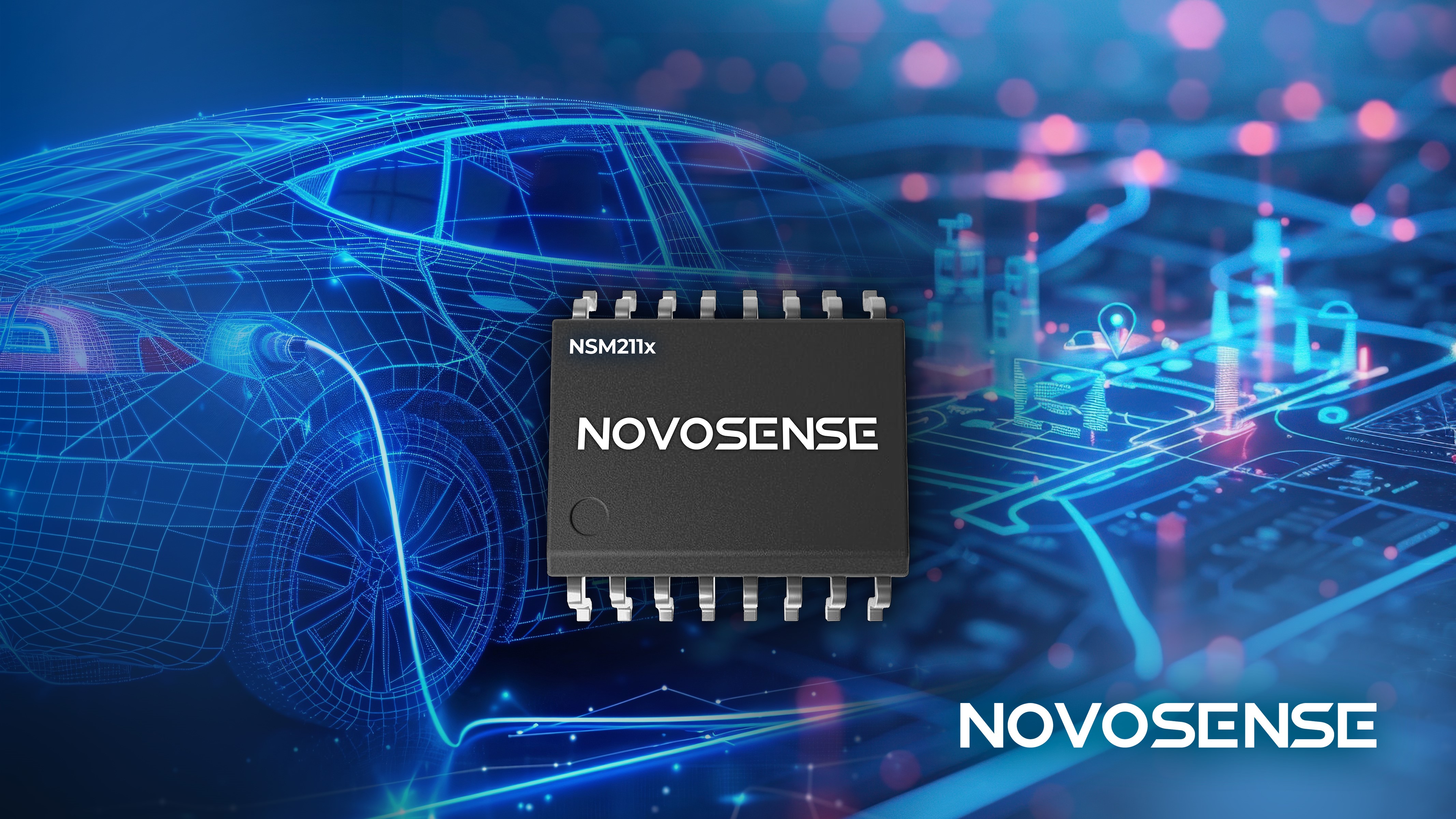

NOVOSENSEは、車載グレードのNSM211xシリーズ、フルインテグレーション型高帯域幅・高絶縁電流センサーを発表しました。このセンサーは、外部の絶縁コンポーネントを必要とせず、正確な電流測定を実現します。
Electronica 2024（ホールB5、ブース450）で発表された車載グレードNSM211xシリーズは、オンボードチャージャー（OBC）、DC-DCコンバーター、PTC、車載モーター制御、充電スタンドの電流検知、燃料電池システムなどのアプリケーションに対応しています。
この製品シリーズは、AEC-Q100グレード0の信頼性認証を取得しており、-40°C～150°Cの広い温度範囲で安定して動作します。さらに、高い絶縁耐圧、強力な通電能力、高い堅牢性を備えており、車載エレクトロニクスにおける交流および直流電流検知の要件を満たします。
NSM211xシリーズは、最大1 MHzの-3 dB帯域幅と最短400 nsの応答時間を提供し、制御システムで高速ループ制御や過電流保護を可能にします。また、最大8.2 mmのクリープ距離、UL規格に準拠した5000 Vrmsの絶縁耐圧、および1618 Vpkの最大動作絶縁耐圧を実現します。
このシリーズには、SOP8、SOW16、SOW10の3つのパッケージ形式を提供します。それぞれの一次側コイルの抵抗は1.2 mΩ、0.85 mΩ/1 mΩ、業界トップクラスの0.27 mΩであり、最大100 Aの持続通電能力を持ちます。各パッケージには複数の型番が用意されています。
これらの電流センサーは、内部温度補償アルゴリズムおよびオフライン校正機能を統合しており、動作温度範囲全体で高い測定精度（感度誤差±2%未満、ゼロ点誤差±10 mV未満）を維持します。また、再プログラミングは必要ありません。
NSM211xシリーズは、3.3 Vおよび5 Vの電源電圧に対応し、5 A～200 Aの範囲で交流または直流電流の測定を可能にします。さらに、基準電圧出力、過電流保護出力、過電流保護閾値設定オプションを提供します。
サンプルご提供します。まずは、NOVOSENSEメンバーにご登録ください。
