NOVOSENSEは、新たに開発した車載CANトランシーバーチップNCA1044-Q1が、ヨーロッパの自動車産業において高い信頼性を持つ試験機関、IBEE/FTZ-ZwickauによるEMC（電磁両立性）認定試験をクリアし、中国のトランシーバーチップとして初めてこの認証を取得したことを発表しました。
CANトランシーバーチップは、自動車内の電子制御ユニット間でデータをやり取りするための重要な部品です。NCA1044-Q1は、高い耐ノイズ性と低消費電力を実現できます。NOVOSENSEは、この試験レポートを提供することで、自動車メーカーがシステム認証プロセスを簡素化し、製品開発のスピードアップに貢献します。
CANトランシーバーチップは、自動車のCANバスネットワークにおいて、制御、診断など、パワートレインシステム、ブレーキ、ステアリング、エアバッグなど重要な機能を制御するために広く使用されています。このような環境では、電気自動車のパワートレインシステム、エンジン、インバーター、無線通信機器など、様々な電磁妨害源が存在します。これらの妨害は、データ伝送に悪影響を与え、信号伝送エラーやシステム故障を引き起こす可能性があり、場合によってはシステム全体の安全性に影響を与える可能性もあります。
さらに、自動車のCANバスは配線が長いことが多く、CANトランシーバーから発生するノイズがCANバス自体をアンテナのように利用して外部に放射される可能性があります。 このような放射ノイズは、モジュールや装置全体の放射ノイズや伝導ノイズを増加させ、自動車全体のEMC（電磁両立性）要求を満たせなくなる可能性があります。そのため、EMCに優れたCANトランシーバーチップは、システムの信頼性を確保するために非常に重要です。
IBEE/FTZ-Zwickau認証を取得
CANトランシーバーチップのEMC性能が自動車の走行安全に極めて重要であることから、各国・地域において、自動車エレクトロニクスに関する厳格なEMC規格と認証プロセスが定められ、自動車メーカーはこれに従うことが求められています。
例えば、アメリカの自動車技術者協会（SAE）のJ2962規格や、ヨーロッパのIBEE/FTZ-Zwickau認証などは、自動車エレクトロニクスのEMC性能に対する明確な要件があります。
IBEE/FTZ-Zwickau認証は、IEC62228-3規格に基づいて行われます。IEC62228-3規格は、SAE J2962規格と比較して、システムの周辺回路の影響を排除し、CANトランシーバー自体のEMC特性に焦点を当てています。また、要求レベルもより高く設定されており、ヨーロッパ以外の自動車メーカーでも広く参照されています。
IBEE/FTZ-Zwickau認証には、以下4つ項目の試験が含まれ、NOVOSENSEのNCA1044-Q1は、これらの試験を全てクリアしています。
放射性電磁妨害（Emission RF Disturbances）
耐放射性電磁妨害（Immunity RF Disturbances）
過渡現象耐性（Immunity Transients）
静電気耐性（Immunity ESD）

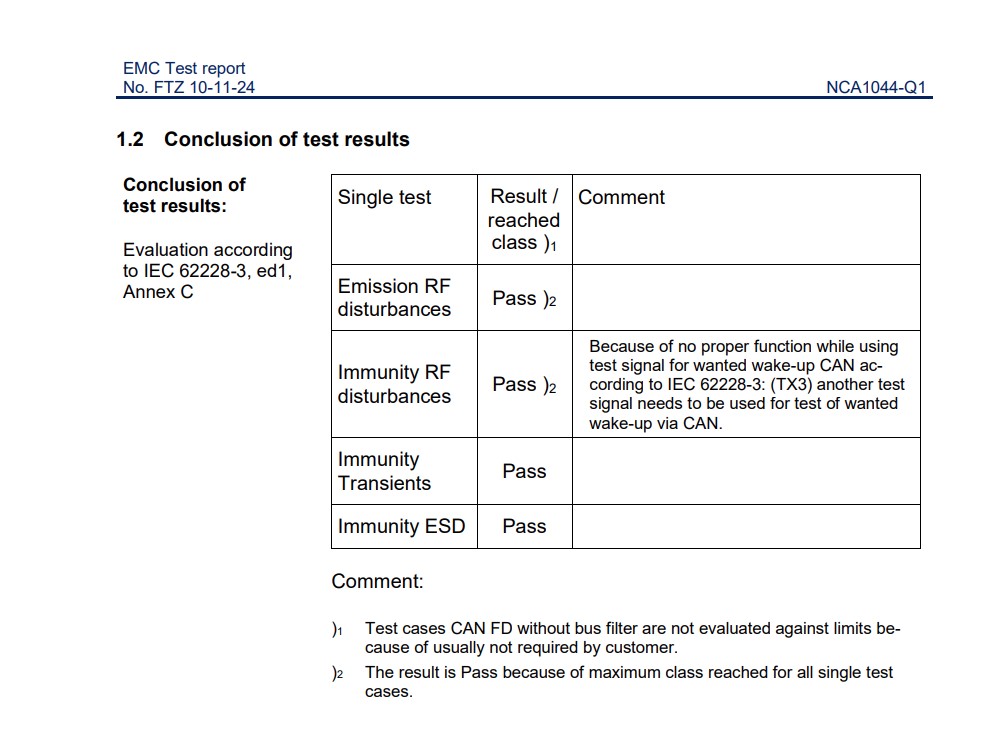

表-1: NOVOSENSEのNCA1044-Q1は上記4項目の試験をクリア
業界トップクラスの耐ノイズ特性
NCA1044-Q1 は、巧妙な回路設計により、出力回路が異常な高電圧によって干渉され、出力信号にビットエラーを引き起こすという問題を解決しました。これにより、EMC性能が向上し、お客様はEMC設計の難易度を大幅に下げ、周辺部品を簡素化し、コスト削減を実現できます。
さらに、NCA1044-Q1は業界トップクラス耐ノイズ特性も備えています。IEC62228-3規格に基づくと、CANバスに異なる周波数の電磁波ノイズが侵入した場合、許容できるノイズの強度は、CANトランシーバーの耐ノイズ性の指標となります。許容できるノイズ強度が大きいほど、CANトランシーバーは外部ノイズに強く耐性を持ち、システム内で誤りが発生するリスクが低くなります。
NCA1044-Q1は、バスがコモンモードインダクタフィルタリング不要な場合でも、規格で要求される最大電力をクリアできるという優れた特性を持っています。
これは、図1と表2に示される試験結果から明らかです。通常、このレベルの性能は、実際のシステム設計において必ずしも求められるものではありませんが、NCA1044-Q1はこれをクリアすることで、より高い信頼性と柔軟性を提供します。ユーザーはシステム周辺回路を削減し、コストの削減、システムの堅牢性を向上させることができます。

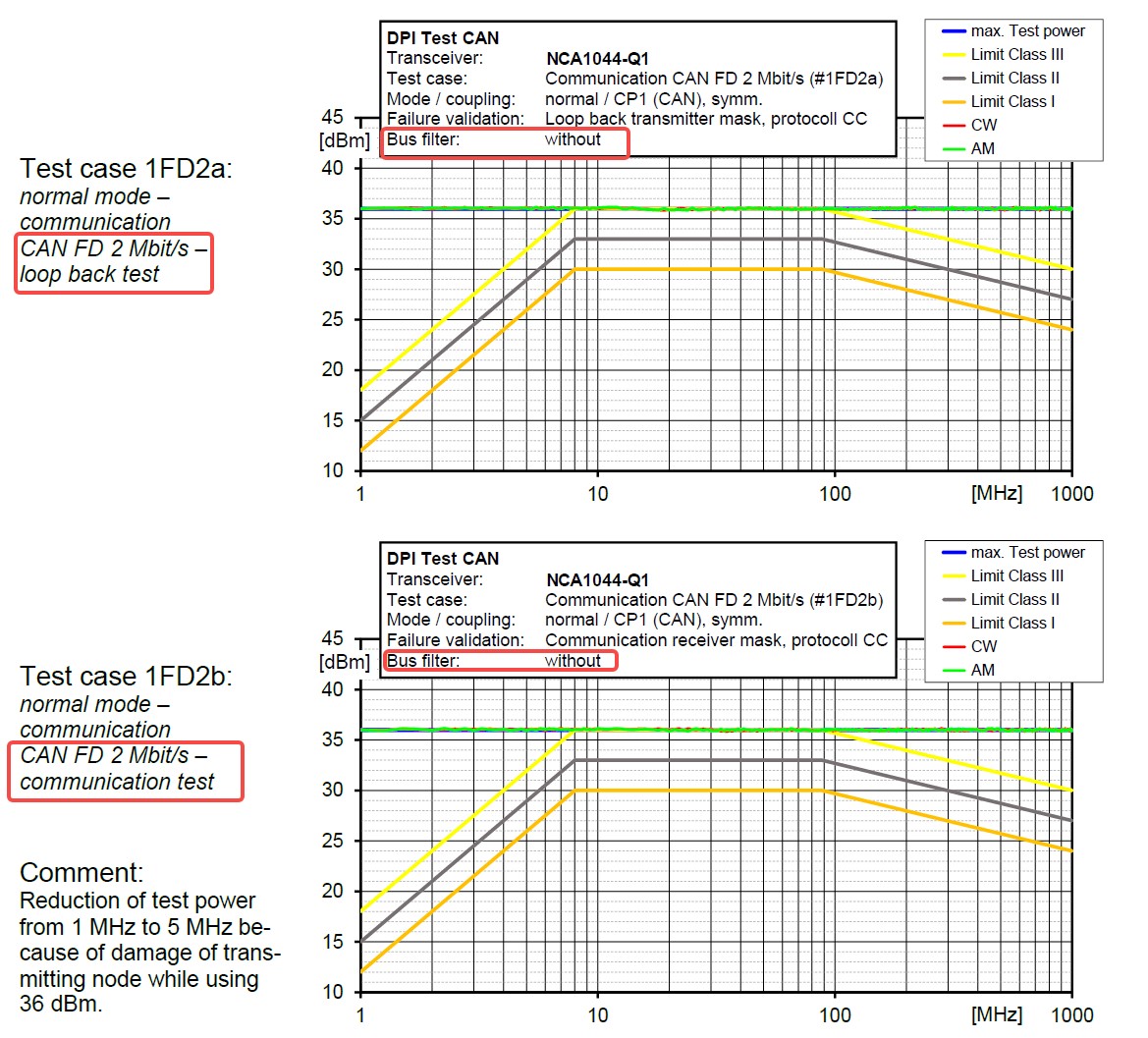

図-1: NCA1044-Q1 の DPI テスト結果
（デバイスのDPI性能は、システムのBCI性能に参照できる)

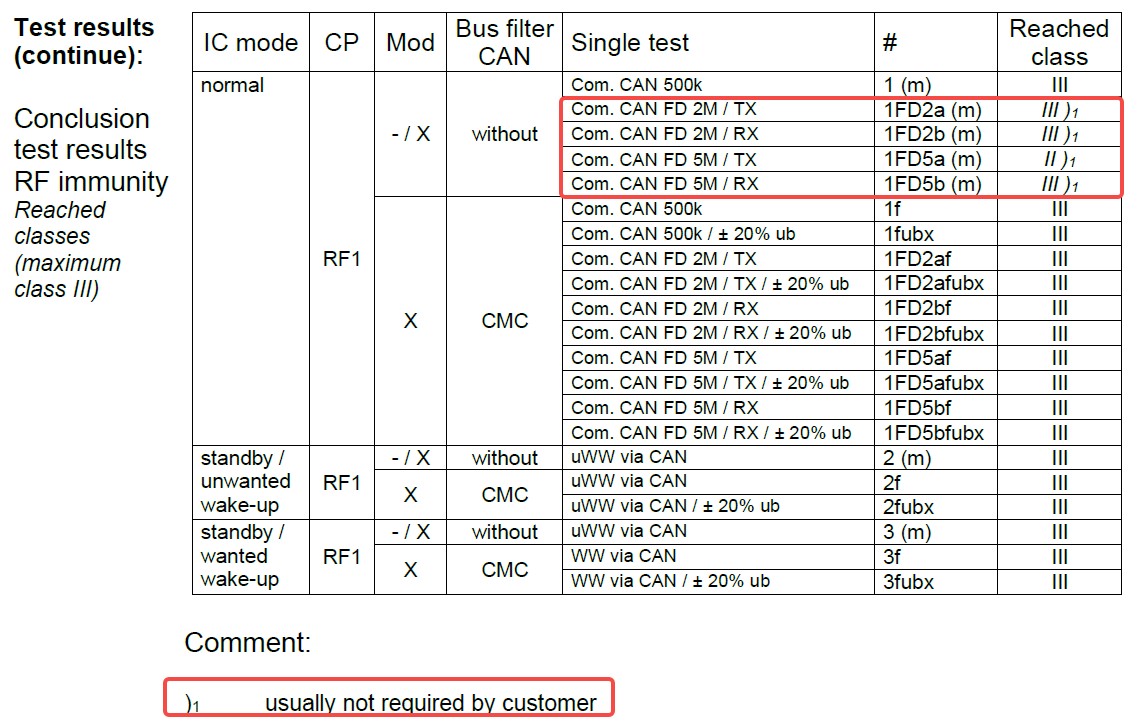

表-2: NCA1044-Q1のDPIテストフォーム
(デバイスのDPI性能は、システムのBCI性能に参照できる)
パッケージと型番選択
NCA1044-Q1は既に量産されており、SOP8パッケージとDFN8パッケージの2種類を提供しています。NCA1044-Q1は、AEC-Q100 Grade 1規格に準拠しており、-40℃～125℃の広い温度範囲で安定動作し、過熱保護機能を搭載しています。また、TXDタイムアウト保護機能を搭載し、スタンバイモードでリモートウェイクアップすることができます。
NCA1044-Q1のサンプルをご提供しております。NOVOSENSEの公式HPからサンプルを申込みいただけます。または日本営業チーム (Japan.sales@novosns.com) までお問い合わせください。
