アップグレードされた電流センサーNSM201x-Pシリーズが自動車の電動パワートレインと太陽光発電インバーターを強化

2025/03/05

このたび、NOVOSENSEは新たに車載規格に対応した統合型電流経路ホールセンサー「NSM201x-Pシリーズ」を発表しました。本シリーズはすでに量産されているNOVOSENSENSM201xシリーズを完璧にアップグレードおよび補完する製品です。成熟した技術基盤をもとに、NSM201x-Pシリーズは性能をさらに最適化し、感度誤差およびドリフト、ゼロ点誤差およびドリフトを大幅に低減するとともに、EMC(電磁適合性)の耐干渉能力を大きく向上させました。


本シリーズはNSM201xシリーズが持つ極めて低い一次側導通抵抗の特性を引き継ぎ、外部の絶縁部品を必要とせずに高精度な電流測定を提供し、AEC-Q100の厳格な車載規格要件を満たしています。これらの卓越した性能により、NSM201x-Pシリーズは特に新エネルギー車のOBC(車載充電器)DC-DCコンバーター、太陽光発電インバーターなど、高精度と高信頼性が求められる用途に最適であり、関連システムのアップグレードと最適化を強力に支援します。

新エネルギー車の高効率なエネルギー変換と分配には、正確な電流モニタリングが不可欠です。これはバッテリー管理システムの最適化や、バッテリーの充放電を安定的かつ効率的に行うために極めて重要です。NSM201x-Pシリーズは独自の知的財産技術による量産キャリブレーション技術とチップ補正技術により測定精度を大幅に向上させ、より正確な電流データの取得を可能にし、バッテリー管理システムに高精度なデータサポートを提供します。

同時に、OBCおよびDC-DCコンバーターシステムの高い電力密度化とシステムの小型化ニーズの高まりに伴い、電流センサーのEMC性能に対する要求もより厳しくなっています。NSM201xシリーズの豊富な適用実績と顧客システムのニーズの把握により、NSM201x-PシリーズはEMC性能をさらに最適化し、特にチップの耐干渉性能を大幅に強化しました。その卓越した性能は主要顧客の小型化モデルにおいて十分に検証され、高く評価されています。

太陽光発電産業の発展に伴い、太陽光発電システムの系統連系のニーズが急増しています。関連する法規によれば、太陽光発電インバーターが系統連系運転を行う際、電力網へ送電する直流成分はその交流定格値の0.5%を超えてはなりません。これにより、系統連系時の電流測定に使用される電流センサーには極めて厳しいゼロ点誤差要件が課されます。また、V2G(車両から電力網への給電)機能をサポートする双方向OBCの応用が急速に拡大しており、これも電流センサーに対して高いゼロ点誤差精度を要求する要因となっています。

NOVOSENSEの新しいNSM201x-Pシリーズ電流センサーは、その卓越した性能により、これらの課題を完璧に克服しました。本シリーズは全動作温度範囲において極めて低いゼロ点誤差を実現し、過酷な環境下でも高精度な電流測定を保証します。この特性は太陽光発電インバーターの系統連系検出の厳格な要件を満たすだけでなく、V2G双方向OBCシステムに対しても信頼性が高く、コストパフォーマンスに優れた電流モニタリングソリューションを提供します。


高精度・高信頼性


チップ内部の精密な温度補正アルゴリズムと出荷前の厳格なキャリブレーションプロセスにより、NSM201x-Pシリーズは全動作温度範囲にわたって卓越した測定精度を維持します。ユーザーによる二次プログラミングを必要とせず、全温度範囲において±1%未満の感度誤差および±1mV未満のゼロ点誤差を実現でき、高精度かつ高信頼性の電流測定を確保します。

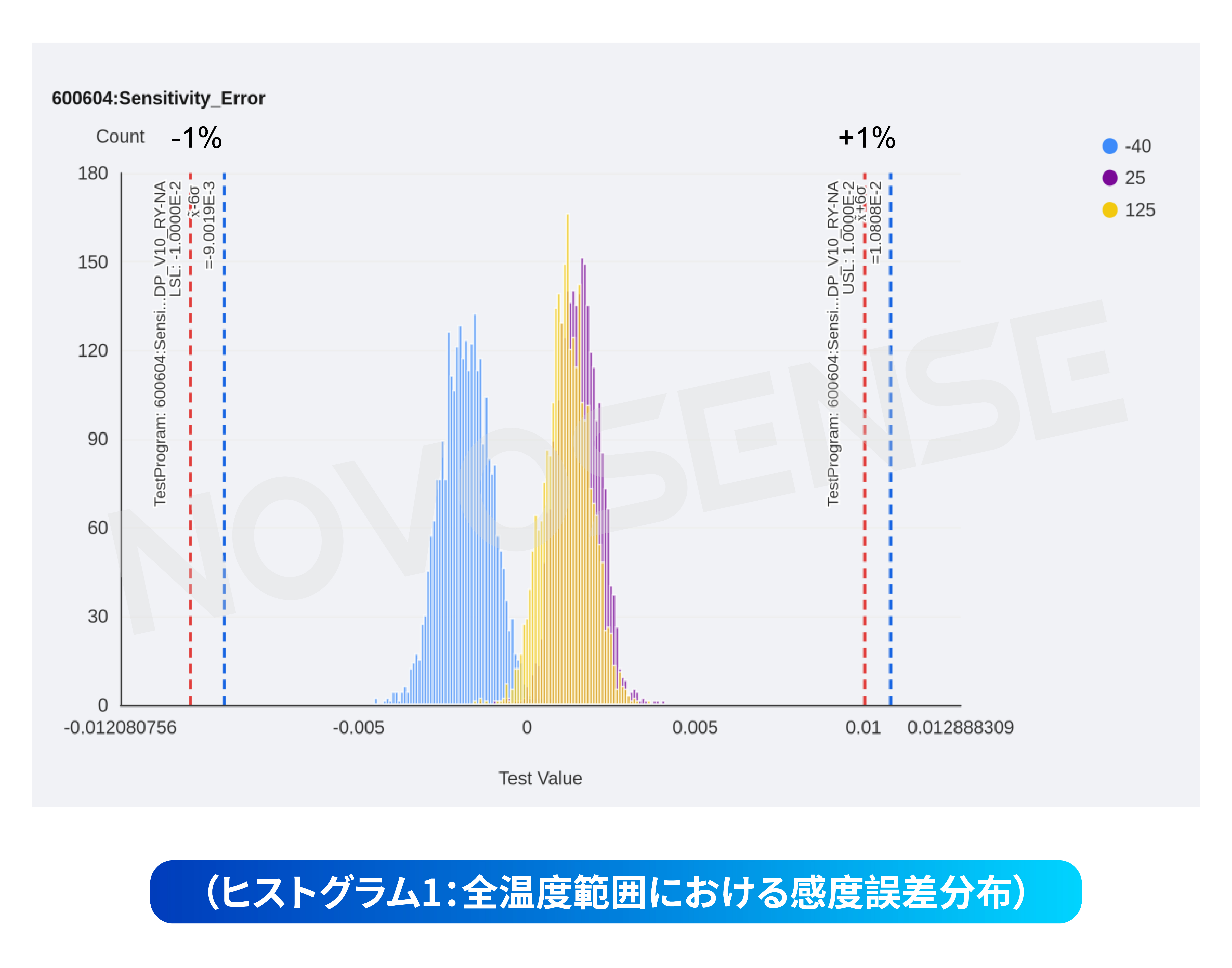

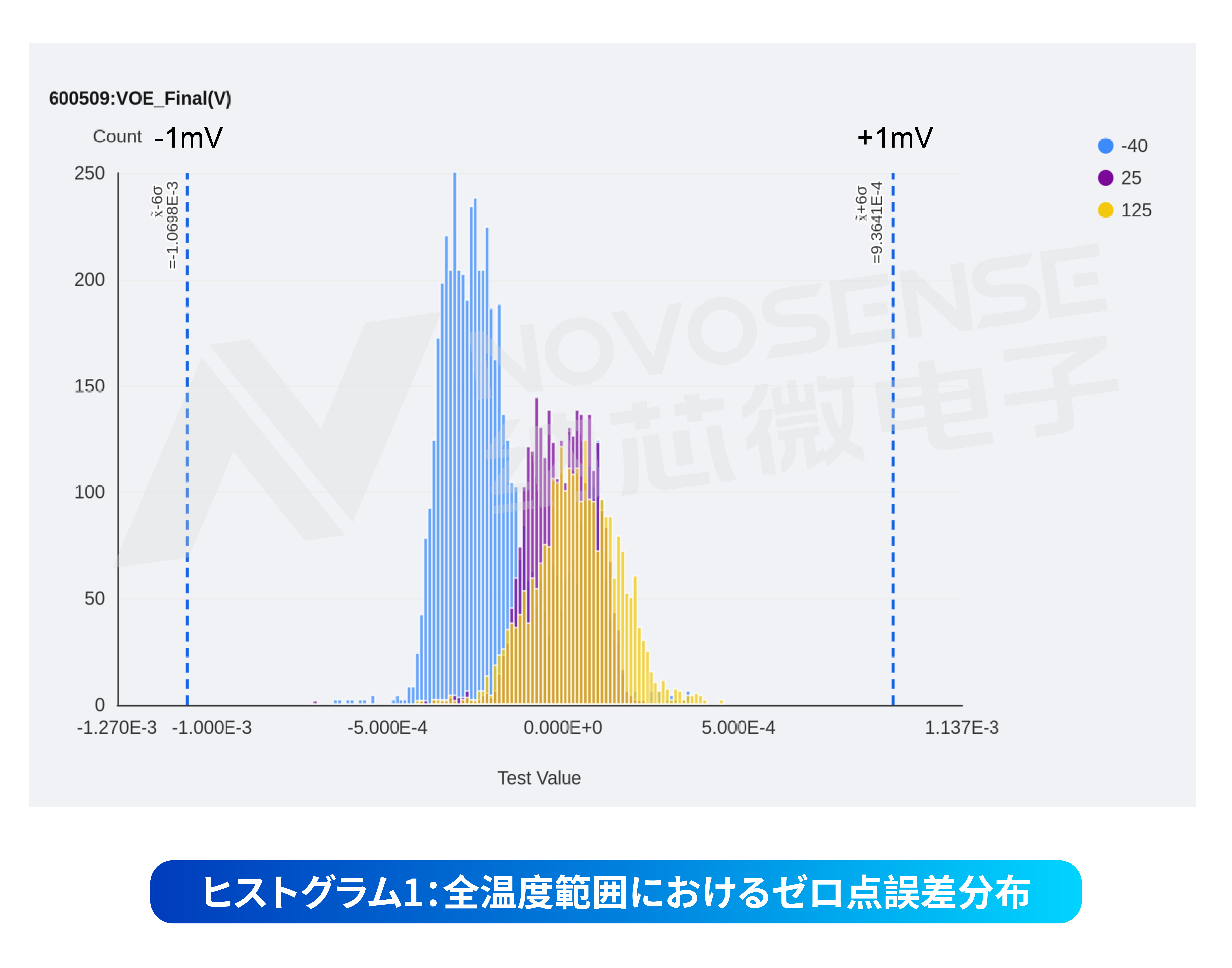

NSM201x-Pシリーズにおける全温度範囲でのゼロ点誤差および感度誤差のバッチデータ分布は以下の通りです。



高絶縁耐圧・高速過電流保護


NSM201x-Pシリーズはその優れた電気的性能により、新エネルギー車の複雑な電磁環境に対する信頼性の高いソリューションを提供します。本シリーズは最大8.2mmの沿面距離を実現し、UL規格の5000Vrmsの絶縁耐圧要件を満たしており、高電圧環境下での電気的安全性を確保します。また、一次側インピーダンスはわずか0.27mΩと低く、最大100Aの連続電流に対応できるほか、最大20kAの電流衝撃耐性を備えており、新エネルギー車に求められる高絶縁性能の厳しい要件に完璧に適応します。

さらに、NSM201x-Pシリーズには高速過電流保護機能が搭載されており、その代表的な応答時間はわずか1.5μsです。この超高速過電流保護メカニズムにより、過負荷や短絡の検出を効率的かつ簡単に実現できます。ユーザーは実際のニーズに応じて過電流保護のしきい値を柔軟に設定できます。その範囲はフルスケール電流の75%から200%までカバーしており、システムの安全性と信頼性をさらに向上させます。


多様なパッケージ柔軟な選択肢


NSM201x-PシリーズはNSM2012PNSM2013PNSM2015PNSM2019Pなど複数のモデルを展開し、多様なシステム要件に対応する包括的な製品ラインアップを提供します。また、本シリーズはSOP8SOW16SOW103種類のパッケージ形態を採用し、異なる設置スペースや用途に適応可能です。さらに、NSM201x-Pシリーズは単方向測定と双方向測定のオプションに加え、さまざまな測定範囲を選択できるため、より高い柔軟性と適用性を備え、各種システムの設計要件にピンポイントで適合します。
