让测量角度全开!纳芯微推出高精度、具有共模磁场抑制的磁角度传感器NSM301x系列

纳芯微全新推出的霍尔效应角度传感器NSM301x系列芯片是一种非接触式旋转角度传感器,可用于测量360°旋转角度,在-40°C 至125°C 的环境温度范围内提供精确测量角度,能在最广泛温度和磁场变化范围内保持高精度和稳定性。

该系列基于集成的平面霍尔阵列,将垂直于芯片表面的磁场分量转换为电压信号,经过放大和滤波后进行模数转换转换(ADC),随后将ADC 的输出作为DSP 的CORDIC 算法模块的输入进行处理,以计算磁场矢量的角度和大小,将两极磁铁的角度位置信息通过内部DSP 解算,转化成模拟电压、PWM、SPI、UVW 等多种输出形式。

NSM301x系列芯片具有自动增益(AGC)调整模块,可对信号路径进行增益调节,以适应不同的机械约束和磁场。这种方法在系统设计方面提供了最大的灵活性,可以直接集成到现有的体系结构中,提供较高的准确度。


高精度标准 高灵敏度测量

NSM301x系列霍尔效应角度传感器提供14 位线性DAC 模拟量输出/12 位分辨率PWM输出,14 位SPI角度输出。可在全温度范围内提供精度±1°的角度输出,同时该系列支持四段分段拟合,四段校准后精度高达到±0.2°。

差分输入 抵御外界杂散磁场
NSM301x系列霍尔效应角度传感器有四个集成的平面霍尔元件,只对Z轴方向的磁场变化敏感,对X和Y轴的杂散磁场变化免疫。通过差分放大两对对立的霍尔元件,四个霍尔元件产生一个正弦信号和一个余弦信号,用于后续CORDIC运算。因为差分输入的存在,Z轴方向上均匀磁场干扰同样被抵消掉。因此,该系列传感器芯片可抵御来自X/Y/Z方向上的杂散磁场干扰。

用户可编程 支持短行程应用

NSM301x系列霍尔效应角度传感器提供三线SPI 和单线OWI 用户可编程通信接口,用户可在5V供电电压下对非易失性存储器模块(MTP)进行改写,实现针对应用场景的个性化配置和在线校准。用户可配置4段线性化、旋转方向、角度零点、SON阈值、输出速度、输出钳位、自动增益调整、动态角度补偿时间等。该系列角度传感器支持短行程应用,可以把<360°的输入角度转换为满量程输出,满足节气门、水阀等小开度角度检测的高分辨率要求。

多种输出接口形式

NSM301x系列霍尔效应角度传感器提供三线SPI 接口、单线通信OWI接口用于信号路径配置以及可擦除编程寄存器块(MTP),支持3.3V,5V 供电电压(不同供电版本)。

▶ NSM3011支持模拟量输出/PWM输出

▶ NSM3012支持模拟量输出/PWM输出,SPI通信

▶ NSM3013支持模拟量输出/PWM输出,UVW输出,SON功能

(Z轴可编程阈值判断开关量输出)

灵活选型 车规级标准

该产品系列的NSM3011 / NSM3012 / NSM3013霍尔效应角度传感器分为工规型号和车规型号,其中车规型号符合AEC-Q100 grade1可靠性要求,可用于车载等严苛要求的使用环境。

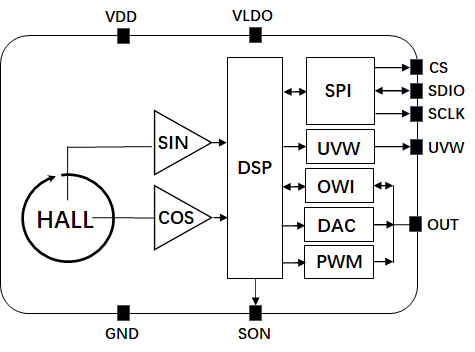

NSM3011/ NSM3012/ NSM3013功能框图


NSM301x系列产品均可提供样品,如需申请样片或订购可邮件至sales@novosns.com或拨打0512-62601802,更多信息敬请访问www.novosns.com
