2025/01/22
NOVOSENSEは、SoC製品シリーズNovoGeniusファミリーに、高度統合されたアンビエントライトドライバーSoC製品NSUC1500-Q1という新しいメンバーが加わったことを発表しました。
NSUC1500-Q1シリーズは、ARM® Cortex®-M3コアと4チャンネルの高精度カレントLEDドライバーを統合し、16ビットの独立したPWM調光機能と6ビットのアナログ調光機能を搭載し、より正確な調光と色の混合制御を実現できます。光の低下現象も効果的に補正できます。さらに、AEC-Q100 Grade1およびCISPR 25 Class 5 EMC規格に適合し、高い製品信頼性と柔軟性を確保します。
この革新的な製品は、自動車のインテリア照明を新たなレベルへと引き上げ、ユーザーの満足度を高めます。
自動車のパーソナライゼーションとイノベーションの継続的な進歩により、未来の自動車はもはや単なる移動手段ではなく、感動とインテリジェント化に満ちた移動可能な生活空間へと進化していきます。スマートコックピットの急速な発展により、よりインテリジェントで快適な運転体験に対するエンドユーザーが求められています。車内の雰囲気づくりへの注目が高まり、ユーザーはアンビエントライトと他のコックピットアプリケーションとの統合やインタラクションを通じて、コックピット全体の没入感や感情的なつながり体験を高めることを期待されています。
アンビエントライトの役割も変化があり、従来の照明や装飾機能に限定されず、運転体験を向上させる中核的な要素となっています。パーソナライズされたカスタマイズ、運転状況へのインテリジェントな応答、および強化されたインテリジェントなインタラクティブ機能を通じて、車内アンビエントライトはドライバーと同乗者の没入感を大幅に高め、ユーザーそれぞれの運転雰囲気を作り出すことができます。
NSUC1500-Q1は、ARM® Cortex®-M3プロセッサを搭載し、4チャネルLEDドライバー回路を備え、高精度定電流源、信号制御機能及びLINインターフェイスも統合した高集積アンビエントライトドライバーSoCです。これにより、各LEDの電流を正確に制御でき、複雑で変化しやすい周囲照明設計要件に完全に適応し、多数のランプビーズに柔軟な制御を実現します。NSUC1500-Q1は、内部の高精度PWM信号を利用して、より繊細でスムーズな調光と色の混合効果を実現でき、温度変動や長期の経年劣化によって引き起こされたRGB環境光の輝度減衰も効果的に補償し、長期にわたる安定した照明効果と優れたパフォーマンスが確保できます。

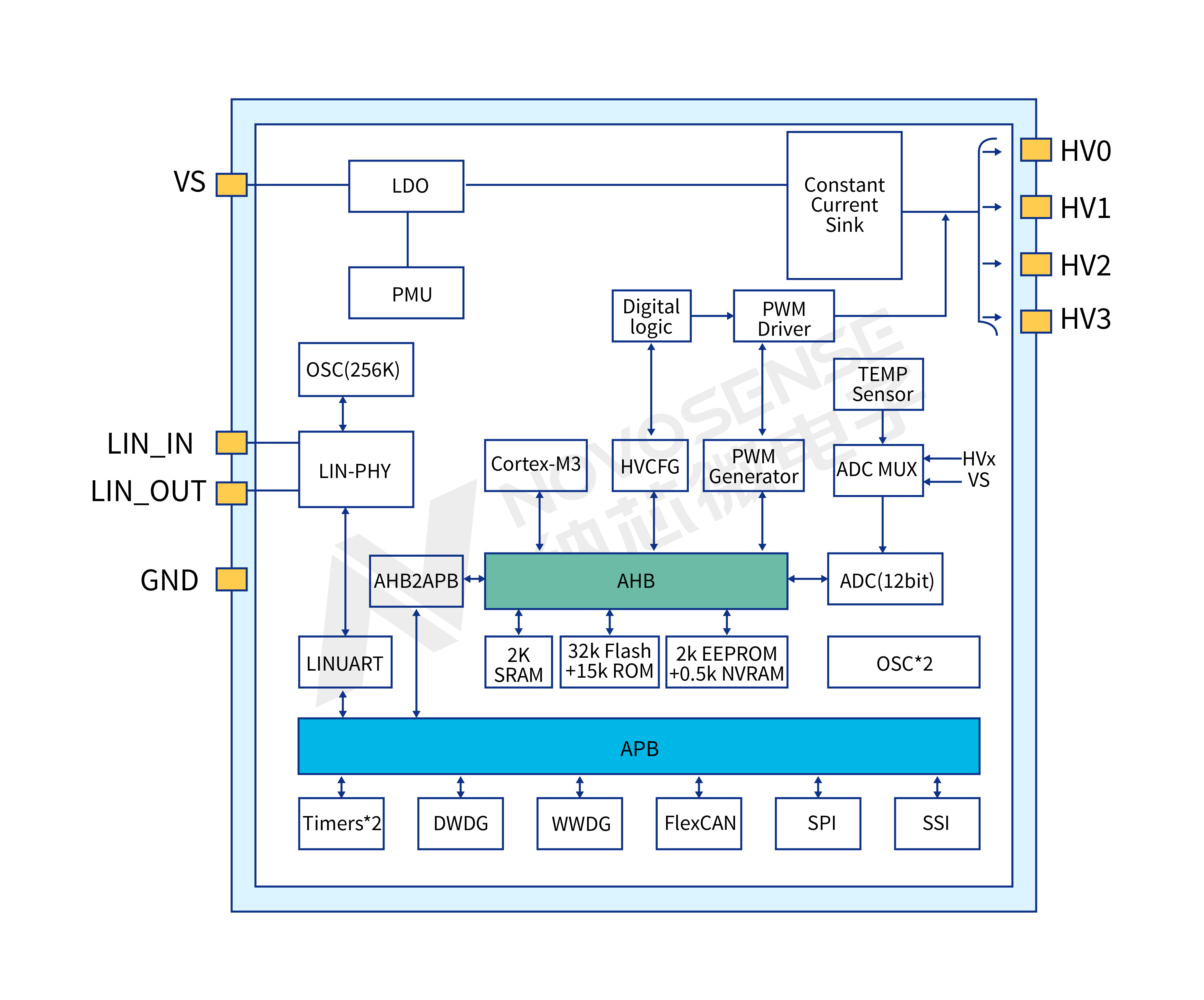

NSUC1500-Q1システムブロック図

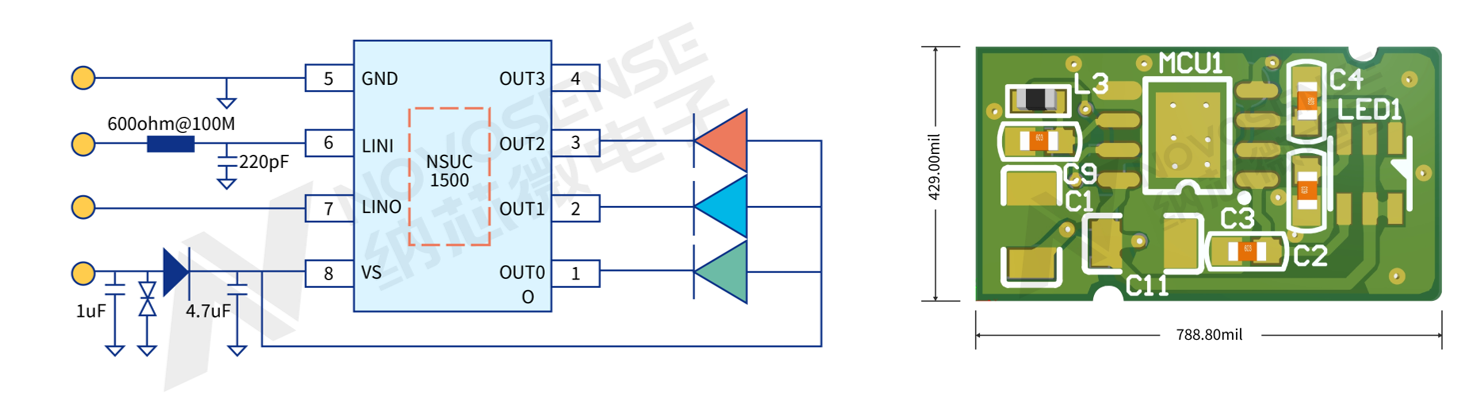

NSUC1500-Q1の代表的なアプリケーションブロック図
高いシステム信頼性と保護機能
NSUC1500-Q1はシステムの信頼性に優れており、AEC-Q100グレード1の厳しい信頼性基準を満たすだけでなく、先進のオンチップシステムレベルLED診断および保護機能を内蔵しています。この設計により、システム全体的な信頼性がさらに向上し、様々な厳しい環境下においても、アンビエントライトシステムが安定して動作し、ドライバーに安心と信頼をもたらします。
優れた電気特性とアプリケーションの柔軟性
NSUC1500-Q1は、電気特性において優れた適応性と柔軟性を備えています。LINポートは-40Vから40Vまでの過電圧耐性を持ち、過酷な電気環境下でも安定動作します。また、BVDDピンは-0.3Vから40Vまでの耐圧範囲をサポートし、自動車バッテリーの12V電源を直接接続できるため、システム設計を大幅に簡素化し、適用範囲を拡大します。
高精度ADC搭載、信号処理能力を向上させる

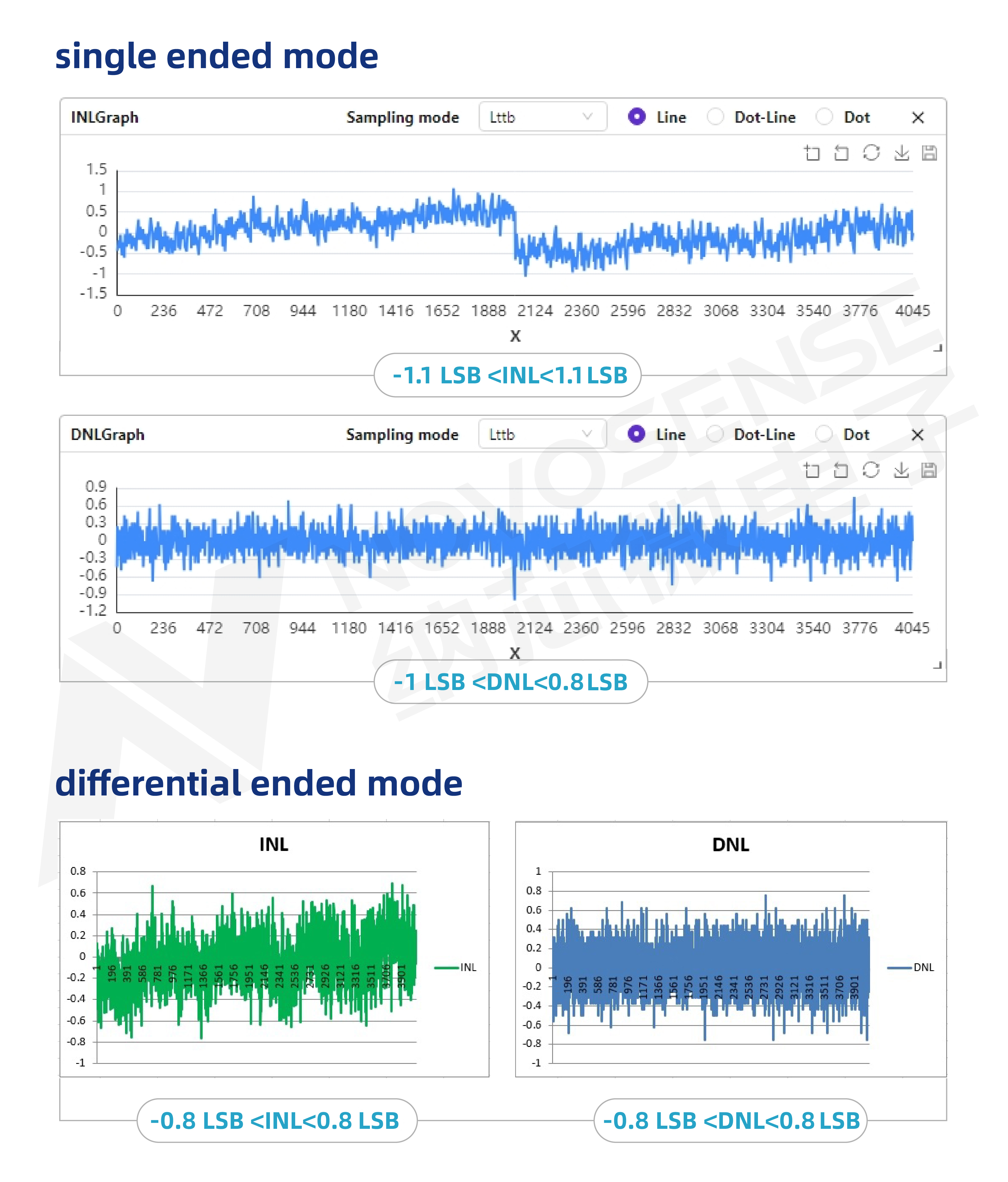

NSUC1500-Q1は、高性能な12ビットSAR ADCを搭載しており、アンビエントライトの駆動に必要な信号処理をより精密に行うことができます。単一エンドモードでは、微分非直線性（DNL）が-1LSBから0.8LSB、積分非線形性（INL）が-1.1LSBから1.1LSBに抑えられており、高精度かつ安定した信号処理を実現します。さらに、差動モードでは、DNLとINLが-0.8LSBから0.8LSBという高い精度で制御され、複雑な照明パターンにおいても、より繊細で自然な色彩の移り変わりと明るさの調整が可能です。
BOM を大幅に簡素化し、コストを大幅に削減
NSUC1500-Q1 は、非常にシンプルなBOM構成により、アンビエントライトシステムにコスト削減と設計の最適化に大きく貢献します。具体的には、アンビエントライトビーズ以外に、わずか3つのコンデンサ、1つの磁気ビーズ、1つの整流ダイオード、そしてオプションの瞬時電圧抑制ダイオード（TVSダイオード）の5つの部品で構成することができます。システムコストが大幅に削減されるだけでなく、PCBサイズも削減され、このシンプルな構成でありながら、高い性能と信頼性を両立させています。
優れたEMC性能と設計サイクルの短縮

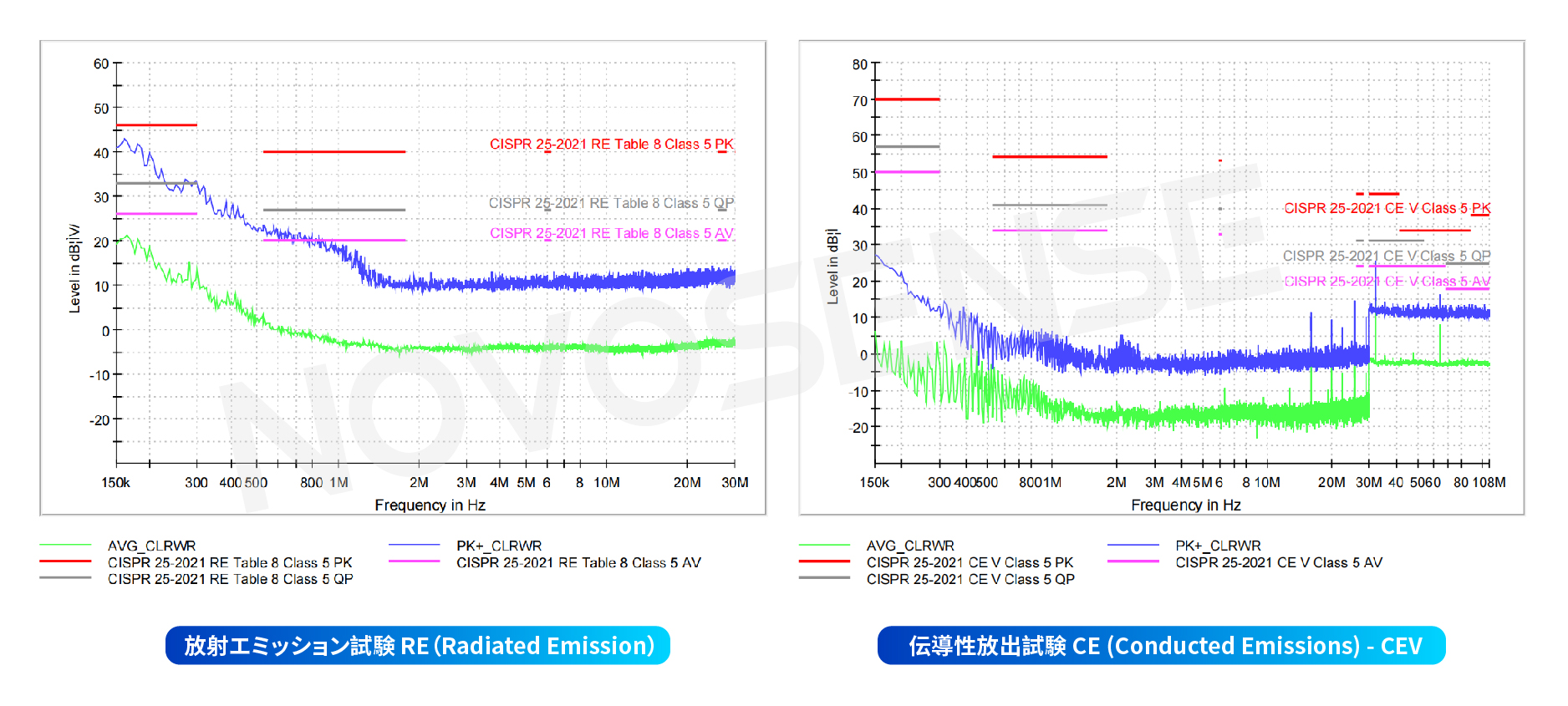

NSUC1500-Q1は、環境照明向けのリファレンス設計を提供しており、電磁ノイズ対策（EMC）と熱性能の両面で最適化されています。NSUC1500-Q1は、国際規格であるCISPR 25:2021のすべての試験項目を、最も厳しいレベルであるクラス5でクリアしました。優れたEMC性能により、製品は複雑な電磁環境下においても安定して動作します。さらに、お客様のニーズに合わせた最適化されたリファレンス設計を提供することで、開発期間を短縮し、開発コストを削減できます。
Cortex-M3コアによる拡張性の向上
NSUC1500-Q1は、Arm Cortex-M3コアを採用し、高い拡張性(ストレージおよびパッケージング オプションを含む)を備えた、コストパフォーマンスに優れた環境照明用ソリューションです。
NSUC1500-Q1の特性
- 32 ビット ARM® Cortex®-M3
- 32 KBフラッシュ、2 KB SRAM、2 KB EEPROM、15 KB ROM 統合 UDSブートローダー
- メイン周波数32MHzのオンチップ高精度水晶振動子
- 35KHzの低消費電力と低速クロック
- 動作電圧範囲 6.0V~28V
- 4チャンネル高精度電流型LEDドライバー、最大駆動電流64mA
-16ビット独立PWM調光および6ビットアナログ調光
- 単チャンネル12 ビット高精度ADC、サンプリングレート最大 1.5Msps
- LIN PHY は LIN2.x 標準および SAE J2602
- LIN診断、RGB診断、電源電圧監視、熱遮断など、多様な故障診断機能を搭載し、サーマルターンオフ対応
- スリープモードでの通常消費電力は20μA
- AEC-Q100 グレード 1 規格に適合
-パッケージ: QFN20/SOP8/HSOP
