功率运算放大器

产品中心

NSOPA2401/NSOPA2402：用于旋变驱动的高电流输出汽车运算放大器

NSOPA2401/NSOPA2402是单/双CMOS运算放大器，结合了全摆幅输入和输出。当通过易受故障影响的线路驱动模拟信号时，限流和过温检测增强了整个系统的鲁棒性。它通常输出高达400mA的峰间电流，以驱动低电阻负载，包括电感负载，如角度分解器、线出电缆和压电致动器。此外，NSOPA240x系列还增强了射频噪声抗扰性。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

  • 符合AEC Q-100 Grade1标注：TA：-40°C-125°C

  • 低偏移电压：0.6 mV（典型值）

  • 高输出电流驱动：400mA（连续）

  • 宽电源电压范围：4.5V至36V

  • 过温关断

  • 输出电流限制

  • 过流报警（仅在NSOPA2402上有此功能）

  • 关断引脚，用于低静态电流应用


  • 9.5MHz 增益带宽，7.5V/μs 压摆率
  • 内置 RF/EMI 滤波器

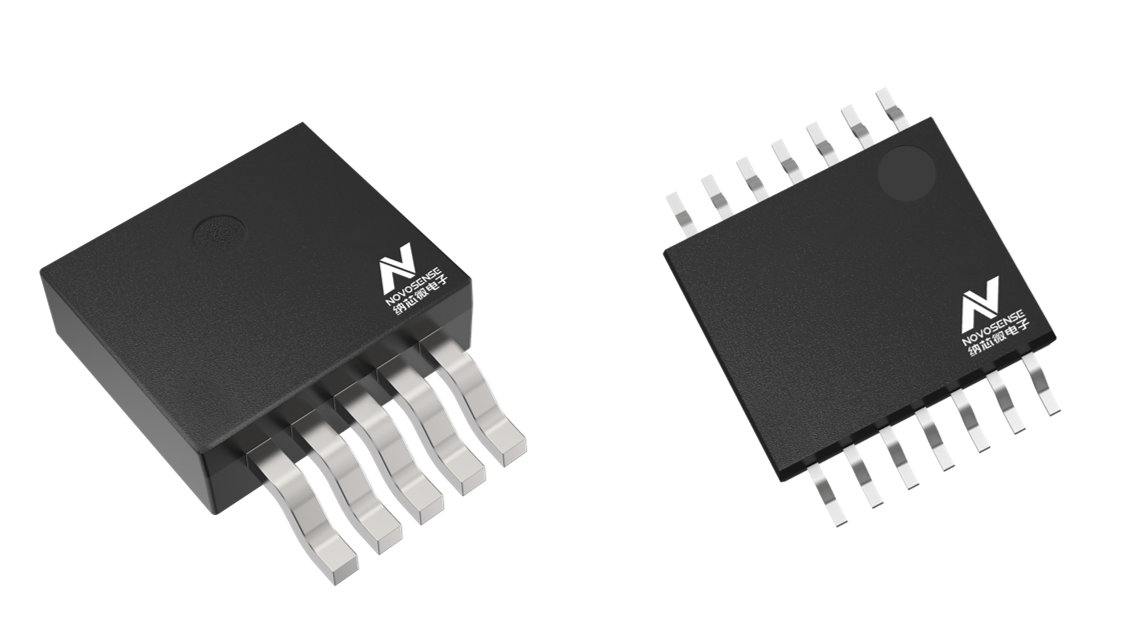

  • 封装：14-pin-HTSSOP，5-pinTO252


应用场景

  • 基于旋变的汽车应用

  • 逆变器与电机控制

  • 电机驱动器

  • 线性功率增强器

  • 伺服驱动功率级模块

功能框图
