直流有刷电机集成驱动

产品中心

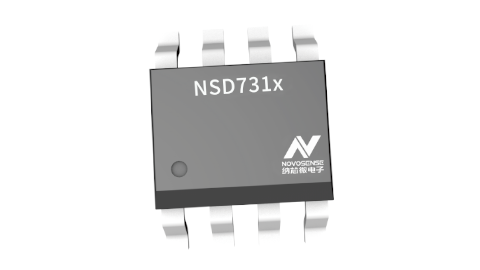

40V 3.6A H桥支持电流采样功能直流有刷驱动

NSD7310A是一款直流有刷电机驱动芯片，芯片内置功率N-MOSFET并为功率级提供全方位保护包括供电欠压保护，过流保护，过温保护。该产品可提供3.6A峰值电流，支持PWM电流调制功能，在电机启动和堵转时有效降低对输入电容的需求。A版本提供电流检测功能，芯片内部集成电流镜像，通过IPROBE引脚将电流值提供给外部MCU/ADC可用于电流检测与诊断功能。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

•  宽工作电压范围：5V – 36V（耐压40V）

•  导通电阻（HS + LS）520mΩ

•  峰值电流3.6A

•  支持电流调制功能

•  电流检测功能

•  欠压保护

•  过流保护

•  过温保护

•  工作温度：-40°C~125°C

应用场景

•  家电

•  扫地机器人

•  直流有刷电机

•  电动设备

功能框图


如您需要咨询产品更多信息，请点击“联系我们”，我们将尽快回复您!
