直流有刷电机集成驱动

产品中心

40V 12通道半桥驱动芯片

NSD8312/8312A-Q1是一款多通道半桥驱动芯片，内部集成12通道半桥。通过灵活配置，该芯片可以支持多种不同的负载类型，包括直流有刷电机，步进电机，继电器和LED等。该芯片集成了PWM生成器，用户可以通过SPI接口轻松配置PWM频率和占空比，实现对负载的精确控制，可应用于直流有刷电机软启动与LED调光等；同时该产品提供智能诊断功能，帮助车机系统监测负载连接状态，如果出现断线或者短路情况，外部MCU可以通过芯片内部寄存器获取独立通道的报错信息。

样品申请与购买

产品特性

应用场景

功能框图

产品特性

- 宽工作电压范围：4.5V –36V（最大耐压40V）

- 导通电阻（HS + LS）：1.7Ω

- 峰值电流：1A

- PWM生成器支持可配置频率与占空比

- 开路诊断

- 欠压保护与过压保护

- 工作温度：Tj=-40°C~150°C

- 满足AEC-Q100车规认证

应用场景

- 汽车车身控制器

- 汽车区域控制器

- 汽车空调控制器

- 汽车热管理系统

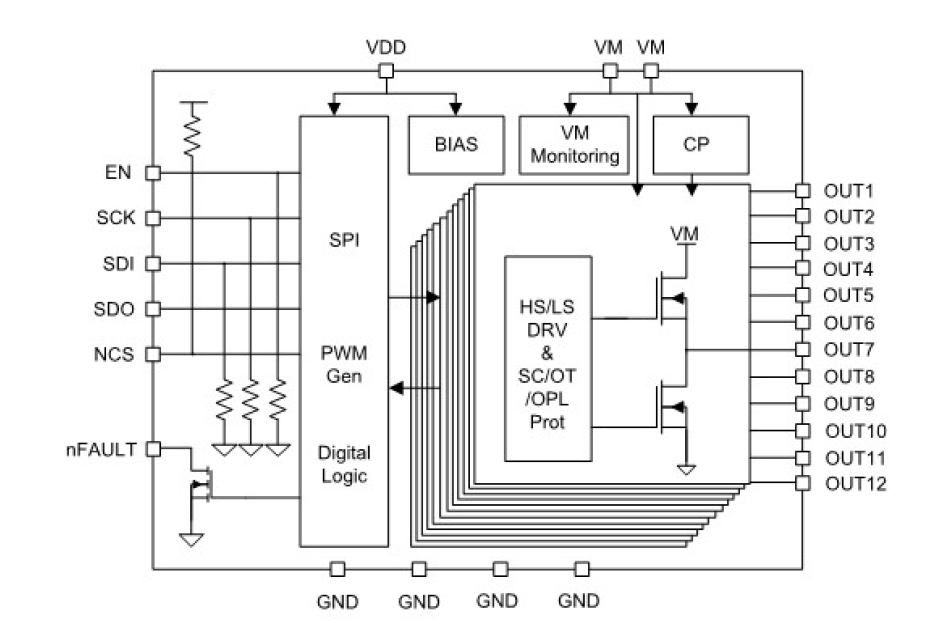

功能框图

如您需要咨询产品更多信息，请点击“联系我们”，我们将尽快回复您!
