直流有刷电机预驱

产品中心

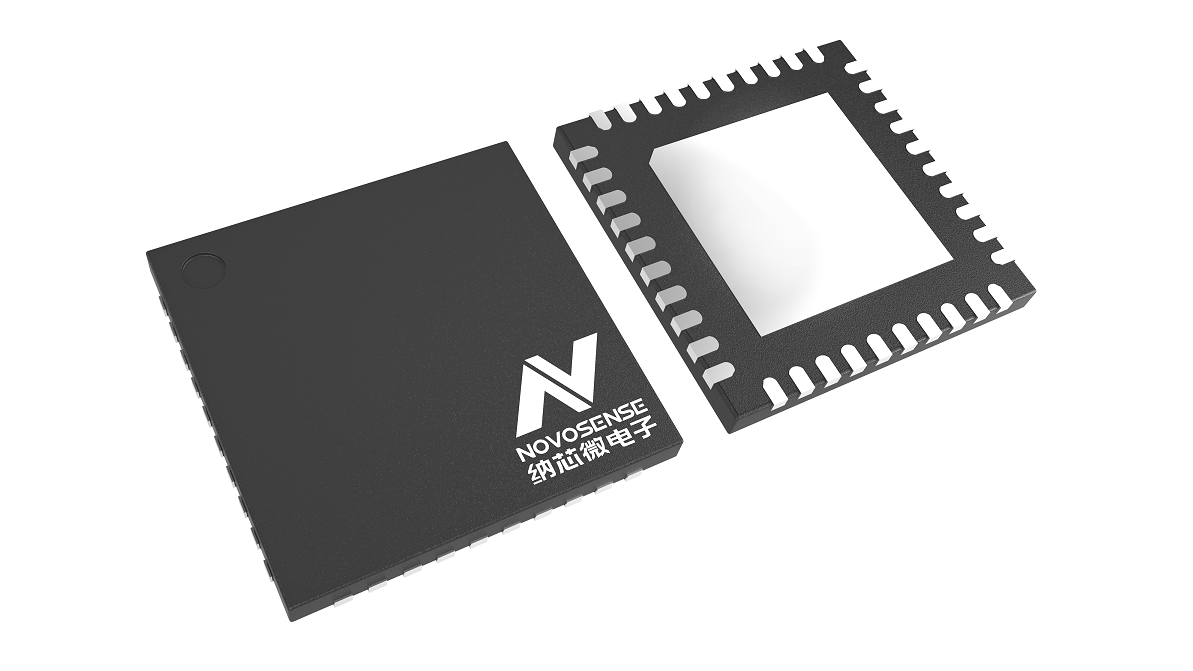

40V四通道半桥预驱

NSD3604-Q1系列是一款4通道半桥栅极驱动芯片，支持12V车载电池系统，能承受40V抛负载电压。可独立驱动最多16颗外置MOSFET，实现平均电流10A以上直流有刷电机控制；该系列也可以作为多通道高边开关驱动使用。非常适合用于多电机或多负载应用，如车门模块，座椅控制器，电动尾门和区域控制器等车载应用场景。

数据手册
样品申请与购买
产品特性
应用场景

产品特性

• AEC-Q100认证

• 宽工作电压：4.9V – 37V（最大值40V）

• 4通道半桥栅极驱动

• 可配置时序充放电电流驱动(CCPD)以优化EMC性能

• 集成2级电荷泵实现100% PWM占空比

• 集成2路可编程宽输入电流检测运放

• 支持16位 10MHZ SPI通信

• 支持负载诊断与保护功能

• 工作温度：Tj=-40°C~150°C

应用场景

• 汽车车身控制器

• 汽车区域控制器

• 座椅控制器/尾门控制器/电动踏板

• 电磁阀
