2018/04/24
2018年9月10日，苏州纳芯微电子股份有限公司宣布推出高精度双引脚数字输出型温度传感器芯片 NST1001。NST1001具有脉冲计数型数字输出以及在宽温度范围内高精度的特性，可直接与 MCU 连接使用，保障测量精度的同时降低 MCU 开销并减少成本。NST1001的测温范围为-50°C 到150°C，满足冷链运输、粮情监测、家用电器、工业物联网等场合对温度的要求。相较于传统的 NTC 热敏电阻，NST1001具有更简单、更精确、更稳定的特性，其在-20°C 至85°C 的温度范围内最大误差为±0.5°C，在全温度范围内最大误差为±0.75°C，分辨率可达0.0625°C。此外，NST1001提供高分辨率版本 NST1001_H，测温范围为-20°C 到80°C，并可达到0.03125°C 的极高分辨率。

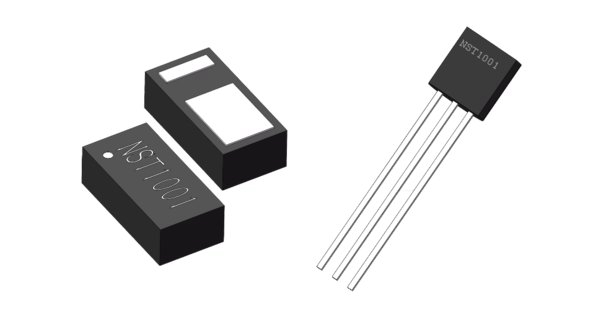

图：低功耗高精度双引脚数字输出型温度传感器NST1001
传统的 NTC 热敏电阻成本较低、连线简单，便于做成温度探头，在消费电子、家用电器、工业及物联网等领域应用非常广泛。然而 NTC 热敏电阻通常具有很大的非线性，仅在很窄的温度范围内能够保障一定的精度，稍大温度范围内的测量准确度会大幅降低。另外，为了将电阻值转化为温度值，系统需要搭配一个高精度的参考电阻，同时 MCU 需要提供一个12位以上的 ADC，并使用查找表来计算出电阻对应的温度值，增加了系统成本和操作的复杂度。综合上述因素，利用高精度、低成本、操作方便的温度传感器方案来替代传统的 NTC 热敏电阻成为开发人员的优先选择。
纳芯微电子推出的低功耗数字输出型温度传感器芯片 NST1001仅有两个引脚 -- GND 和 DQ，使用时可直接替换传统 NTC 电阻而无需变更外围电路。芯片工作时，通过一个上拉电阻连接 DQ 上电后，即会在 DQ 引脚上阶段性的发出脉冲信号，MCU 通过一个 GPIO 对该脉冲信号计数即可直接得到温度读数，大幅简化了电路的硬件设施。每颗 NST1001芯片在出厂前均经过校准，在-20°C ~85°C 时误差<±0.5°C，在-50°C~-20°C 范围内的误差<±0.75°C，在85℃~150°C 时误差<±0.75°C。NST1001可适应1.65V~5.5V 的宽工作电压范围，在温度转换时电流仅为30uA，脉冲输出时电流仅为1uA，几乎没有自热效应。在使用 GPIO 给上拉电阻供电时，可以实现零待机功耗。上述特性使得 NST1001非常适用于低功耗物联网节点的温度监控，如冷链运输、粮情监测、工业物联网等。
NST1001提供符合 RoHS 标准的 TO-92S 和 DFN2L 两种封装形式，其中 TO-92S 特别适合于两线式数字温度探头。
