2022/05/11
远红外热传感器应用领域越来越多，从工业控制到消费电子，再到智能建筑和物联网。在非接触式测温方案中，热电堆传感器能将人体辐射红外能量转换为微弱的电压。通过对电压的测量可以测定人体温度和环境温度的温差，从而最终测定人体温度。
在我们日常生活中用到的各种额温枪、耳温枪的核心测温器件就是基于微机电系统（MEMS， Micro-Electro-Mechanical System）的MEMS热电堆红外探测器，它是一种微加工的热电探测器，在过去的几十年里，产业化的制造工艺使得薄膜热电堆成为许多商业应用的经济首选。
纳芯微推出的NSA3300是一款针对热电堆传感器的信号调理芯片，主要作用是接口热电堆传感器并对传感器的输出电压信号进行放大和采样，其内部的数字引擎可以按照客户配置的LUT的数据，自动将热电堆传感器的电压输出计算为温度量输出方便客户通过I2C的接口直接读取温度值。另外，NSA3300也可以被配置成数字开关量输出的方式，可以用来做为温度开关的应用。其内部有门限设定值，可以让客户自行设置过温或者欠温的比较阈值。
环境温度自动补偿功能 确保测温精度
NSA3300芯片内部集成了低噪声仪表放大器PGA、24bit Σ-Δ ADC以及DSP校准算法等。其可测量目标温度范围在-70~380℃，在全温度范围内满足1%的精度误差，并在人体测温35℃~42℃范围内能达到±0.2℃的精度，最高分辨率达到0.01℃/LSB。针对个性化应用，芯片也支持不经DSP处理的ADC裸数据输出。芯片内部还集成了免标定的环境温度传感器，可测范围在-40~125℃，0~40℃范围内可达到±0.2℃的精度，该芯片具备的环境温度补偿功能，能更精准直接输出测量温度值，完美解决温度误差这类问题。
多工作模式支持 多场景灵敏度应用
在工作模式上，NSA3300还支持四种工作模式分别为：连续单通道传感器及环境温度组合输出，连续双通道传感器及环境温度组合输出，连续双通道传感器输出及睡眠模式，对于双通道的应用场景，主要处于对于NDIR等应用场景。这些模式可以使 NSA3300 灵活运用于耳温枪/额温枪、气体传感器、燃气灶、空调、手机等多种应用场合。

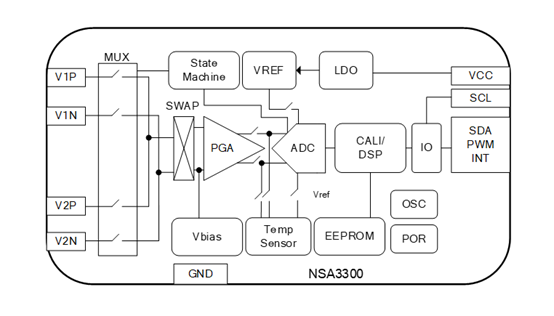

NSA3300功能框图
国内首个晶圆级出货封装 打造最佳能耗比

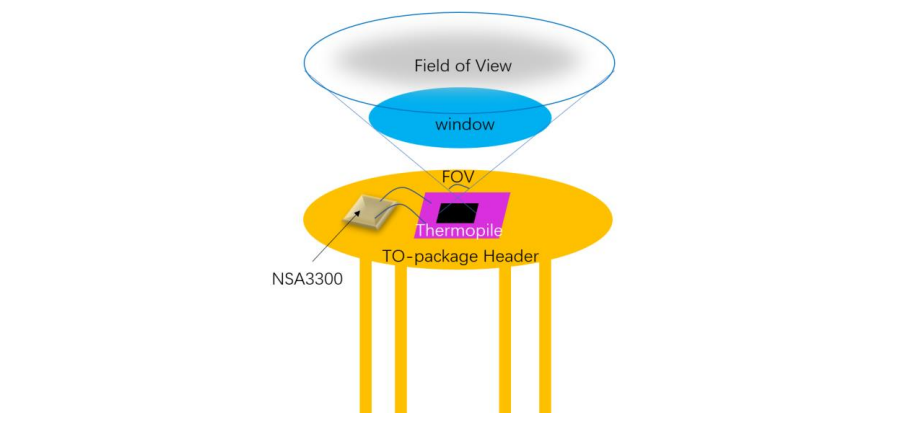

NSA3300为国内首个晶圆出货的热电堆调理芯片，晶圆形式方便客户集成在热电堆探头中。晶圆尺寸为 1.5mmx1mm，支持 TO39,TO46, 3mmx3mm DFN 封装，如图为NSA3300在 TO46封装下的工作截面图。
热电堆传感器截面图
NSA3300产品目前可提供样品，如需申请样片或订购可邮件至sales@novosns.com或拨打0512-62601802，更多信息敬请访问www.novosns.com
