2022/09/28
纳芯微宣布（NOVOSENSE）推出全新车规I²C GPIO扩展芯片NCA9539-Q1，可通过I²C扩展16个GPIO通道，广泛适用于汽车座舱娱乐系统、汽车辅助驾驶系统、车身电子、新能源汽车动力总成等模块，工作温度可高达125度，且能在严苛要求的汽车领域提供更强扛干扰能力，同时有效降低了成本，为客户解决了成本与性能兼备的双向需求。
该产品已通过AEC-Q100（Grade1）可靠性认证，从设计、制造到封装测试实现了国产化全流程，确保供应的安全与可靠，以更好地满足客户的交付需求。
更简明的方案
NCA9539-Q1是一款汽车级24引脚CMOS器件，提供16位通用并行I²C总线数输入/输出GPIO扩展功能。它为汽车电子里的电源开关、传感器、按键、LED和风扇等应用的额外I/O口需求提供了简明的解决方案。
更灵活的配置
NCA9539-Q1由两个8位配置(输入或输出选择)组成：输入、输出和极性反转(高电平有效或低电平有效)寄存器。
通过写入I/O配置位，系统主机可以将I/O启用为输入或输出，每个输入或输出的数据都保存在相应的输入或输出寄存器中，读寄存器的极性可以用极性反转寄存器反转，系统主机可以读取所有寄存器。
当任何输入状态与其对应的输入端口寄存器状态不同时，NCA9539-Q1漏极开路中断输出将被激活，并向系统主设备指示输出状态已更改，上电复位或者通过RESET管脚复位会将寄存器设置为其默认值，并初始化设备状态机。两个硬件引脚(A0, A1)改变固定的I²C总线地址，并允许多达4个设备共享同一I²C总线。

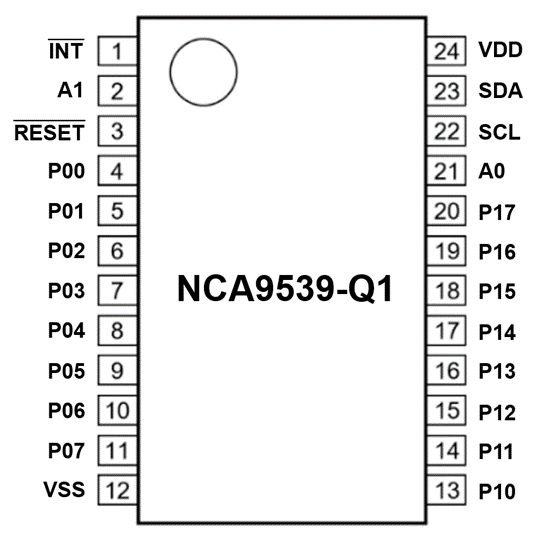

NCA9539-Q1 引脚封装图
NCA9539-Q1主要特性
▪ 符合汽车级AEC-Q100（Grade 1）认证
▪ 工作温度：-40度到125度
▪ 支持5V电平的GPIO应用
▪ I²C到并行端口扩展器
▪ 极性反转寄存器
▪ 开漏电路低电平有效中断输出
▪ 与大多数MCU兼容
▪ 16个I/O引脚，默认为16个输入
▪ 低待机电流
▪ 高驱动电流的锁存输出可直接驱动LED
▪ SCL/SDA输入集成噪声滤波器
▪ 上电无毛刺
▪ 集成内部上电复位功能，也可通过外部RESET引脚复位
▪ 2个地址引脚，支持4个不同地址
▪ 0~400kHz时钟频率
▪ ESD保护性能超过JESD 22，
2000V人体充放电模型，1000V充电器件模型
▪ 闩锁性能超过100mA
▪ 符合RoHS的封装：TSSOP24，7.8mm*4.4mm
免费送样
车规I²C GPIO扩展器NCA9539-Q1，高性能，低成本，现可免费提供样片，如需申请或订购产品可拨打电话0512-62601802，更多信息敬请访问www.novosns.com。
