纳芯微推出集成限流功能的隔离数字输入NSI860x

2022/12/27

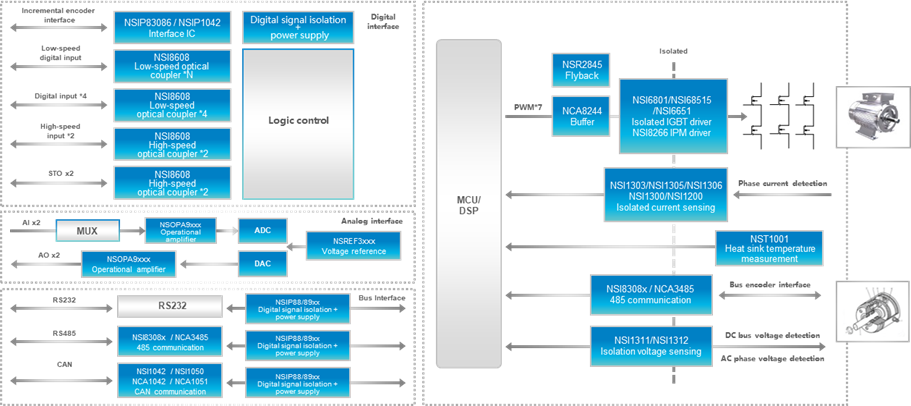

纳芯微电子(NOVOSENSE Microeconomics)推出了全新的隔离数字输入NSI860xNSI860x产品系列包括4通道的NSI86048通道的NSI8608两种版本,可适用于工业应用中的24V数字信号输入,主要应用领域为工业控制,如PLC,伺服,变频器等。

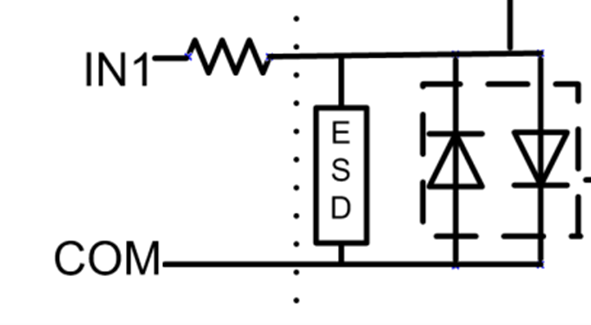

与数字隔离器不同,隔离DI的输入级为电流型输入,并且集成电流限制,最高允许-60V60V范围内的输入电压转换为逻辑输出。






主要优势

1. 集成限流功能,可使系统的温升降低

2. 支持双向数字输入功能,可灵活配置系统I/O






高集成度 高稳定性

NSI860x是基于纳芯微电容隔离技术的隔离数字输入,可接收-60V60V数字输入信号,兼容光耦的电流输入形式,不需要现场侧电源供电,并可提供隔离的数字输出。该产品使用OOK调制方式,对输入信号进行调制后,通过SiO2隔离栅传输到二次侧,进行解调后通过缓冲级输出。






和传统的单通道光耦方案相比,NSI860x具有更高的系统集成度。可在-40℃至125℃的宽温工作范围内稳定运行,所有通道均支持高速数据传输(速率高达2Mbps),支持双向的数字输入、并口输出,以及集成限流功能来降低系统功耗和温升,满足IEC 61131-2 开关类型123类特性标准,兼容绝大部分微控制器的I/O电平,提供业内通用的封装形式,显著降低了用户成本,并带来更优的性能体验。






NSI860x主要性能

  • 隔离耐压:3kVrms

  • CMTI:35kV/μs

  • 数据传输速率:DC到2Mbps

  • 数据传输延时:380ns

  • 支持拉灌电流的双向数字输入

  • 输入电压范围:±60V

  • 符合IEC 61131-2的开关类型1、2和3类特性标准

  • 电源供电电压:2.5V到5.5V

  • 集成限流功能:2.1mA (typ.)工作温度范围:-40℃~125℃

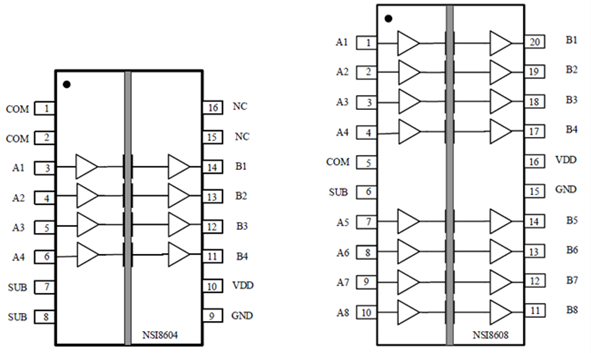

封装:

  • NSI8604-DSSR:SSOP16

  • NSI8608-DSSTR:SSOP20



多通道隔离数字输入芯片NSI860xPin 2 Pin兼容市场主流芯片,用户无需修改设计就可以直接更换,灵活满足用户选型需求,拥有更高的性价比和更可靠的供应保障。
