纳芯微推出集成LIN和MOS功率级的单芯片车用小电机驱动SoC——NSUC1610

2023/02/20

2023年2月17日——纳芯微(NOVOSENSE)推出集成LIN总线物理层和小功率MOS管阵列的单芯片车用小电机驱动系统级芯片(SoC)—— NSUC1610。作为单芯片解决方案,NSUC1610支持12V汽车电池供电,适合于直接控制小型有刷直流电机(BDC)、无刷直流电机(BLDC)和步进电机的应用,有助于客户减小PCB尺寸,简化生产设计,实现更高效、更紧凑以及高性价比的电机控制应用设计。

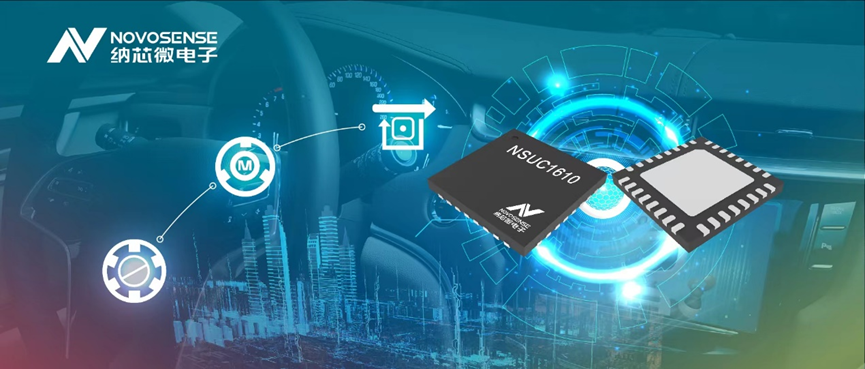

纳芯微推出集成LIN总线物理层和小功率MOS管阵列的单芯片车用小电机驱动系统级芯片(SoC)——NSUC1610

这款高集成度产品可以用来设计车用小尺寸、小功率、高效率电机智能执行器应用,例如热管理系统中的电子水阀,空调电子出风口,主动进气格栅系统执行器(AGS/AGM) ,座椅通风无刷直流电机(BLDC)驱动,随灯转向大灯(AFS),旋转/升降大屏控制,自动充电口和自动门把手等。


产品优势:

- Cortex M3处理器,编译环境采用Keil标准编译和开发工具,编程器资源通用,开发调试简单

- 汽车电池12V直接供电,芯片供电可以承受40V短时过压

- 集成功率级MOSFET(4个半桥),驱动电流可达1A(500mOhm的Rdson),集成对应的门级驱动和上管驱动所需要的电荷泵电源

- 内部集成可配置的DAC,用来配置比较器阈值,用于过流保护和步进电机的微步控制

- 支持4线制的LIN总线,LIN接口满足±40V过反压耐压要求。另外,有可以支持高压(12V)的GPIO,便于客户使用高压PWMIO直接来做电机控制

- 双路温度传感器:一个位于功率侧做过温热关断,一个位于低压侧做芯片温度检测

- 晶圆结温高达175°C,满足车规Grade 0应用目标

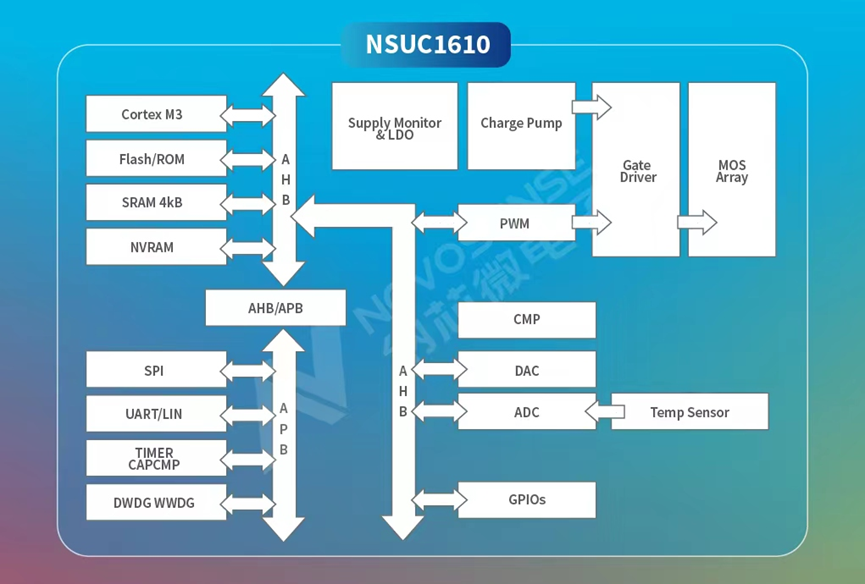

NSUC1610功能框图:



免费送样:

NSUC1610产品可提供样品,如需申请样片可邮件至sales@novosns.com,更多信息敬请访问www.novosns.com。
