2024/03/12
纳芯微宣布推出基于其自研创新型振铃抑制专利的车规级CAN SIC（信号改善功能，Signal Improvement Capability）NCA1462-Q1。相比当前主流的CAN FD车载通信方案，NCA1462-Q1在满足ISO 11898-2:2016标准的前提下，进一步兼容CiA 601-4标准，可实现≥8Mbps的传输速率。凭借纳芯微专利的振铃抑制功能，即使在星型网络多节点连接的情况下，NCA1462-Q1仍具有良好的信号质量；此外，超高的EMC表现，更加灵活、低至1.8V的VIO可有效助力工程师简化系统设计、并打造更高质量的车载通信系统。
如今，智能网联汽车通过众多创新功能的集成，为驾乘人员带来更安全、更舒适、更经济的出行体验。这些功能涵盖了动力总成、高级驾驶辅助系统、车身控制、照明系统以及信息娱乐与安全系统等多个方面。为了实现这些功能，车辆内部部署了大量的电子控制单元（ECU），这些ECU通过车内的CAN总线网络相互连接，进行控制和数据的交互。随着车载通信网络复杂性的不断增加，当前主流的CAN FD可能在多节点、长距离高速数据传输时，出现信号通信故障，为了确保通信的稳定性和可靠性，额定速率5Mbps的CAN FD实际使用速率往往被限制在2Mbps以下，为了突破速率限制，信号改善功能的引入变得尤为重要。
创新的振铃抑制专利，大幅提升车载通信质量
振铃是指在CAN总线的通信过程中，由于阻抗不匹配导致的信号反射等原因，使得信号在传输线上多次反射，进而产生的一种振荡现象。振铃现象可能会对CAN总线的通信质量产生负面影响，甚至有可能导致通信失败。NCA1462-Q1采用纳芯微自研的振铃抑制专利，允许工程师在多节点、复杂拓扑情况下有效减少总线中的信号反射，降低振铃现象发生的概率（如下图），同时维持≥8Mbps的通信传输速率，大幅提升车载通信质量。
高EMC/EMI/ESD助力提升可靠性，并优化系统成本
在工况复杂的汽车应用中，环境中恶劣的电磁干扰可通过电缆耦合到芯片CAN总线，可能导致CAN芯片传输异常，甚至导致芯片损伤。纳芯微NCA1462-Q1具有国际领先的抗干扰能力，即使在极其恶劣的电磁环境中，仍能维持CAN正常通信，为汽车安全通讯奠定坚实的基础；另一方面，应用系统内部的电磁干扰也可能对外辐射，从而对通信信号的传输产生影响。纳芯微NCA1462-Q1基于创新的专利架构对EMI进行了优化设计，依照IEC62228-3标准进行测试，表现如下：

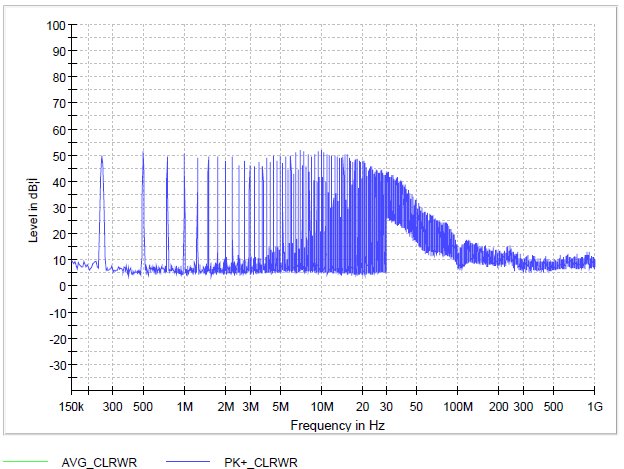

无共模电感时NCA1462-Q1的EMI测试图
此外，NCA1462-Q1还通过优化电路结构及版图面积实现了超±8kV ESD性能，既能从容应对在汽车行驶过程中突发的静电放电威胁，提供更可靠的电路保护，又能实现更优的器件成本。凭借超高的EMC/ESD性能，NCA1462-Q1还可在部分设计中帮助工程师省去外围电路中的共模电感或TVS管。此外，更加灵活、低至1.8V的VIO设计可进一步节省系统中LDO或者电平转换的使用，帮助工程师降低整体成本。
封装和选型
NCA1462-Q1提供SOP8和DFN8两种封装，兼容市场主流经典CAN和CAN FD收发器。NCA1462-Q1满足AEC-Q100，Grade 1要求，支持–40°C~125°C的宽工作温度范围，提供过温保护；NCA1462-Q1支持TXD显性超时保护，待机模式下支持远程唤醒。
