2024/04/12
自年初成功推出高压通用运算放大器NSOPA9xxx系列后，纳芯微NSOPA系列再添新品，推出低压5.5V通用运算放大器NSOPA8xxx系列。这一产品发布，不仅丰富了纳芯微在汽车电子和泛能源（工业新能源）领域的产品组合，更为广大客户提供更广泛和灵活的选择。
低压通用运算放大器产品凭借其出色的性能，在汽车和工业系统中发挥着至关重要的作用。它能够精准地调理电压、电流、温度等信号，确保系统稳定、高效运行。在汽车领域，该产品广泛应用于三电系统（OBC/DC-DC/PDU）、主驱逆变器、电池管理系统BMS、热管理、车身控制BCM等关键环节；在工业领域，它同样展现出卓越的性能，适用于工业自动化、光伏逆变器、电机驱动器、数字电源、充电桩等核心应用场景。

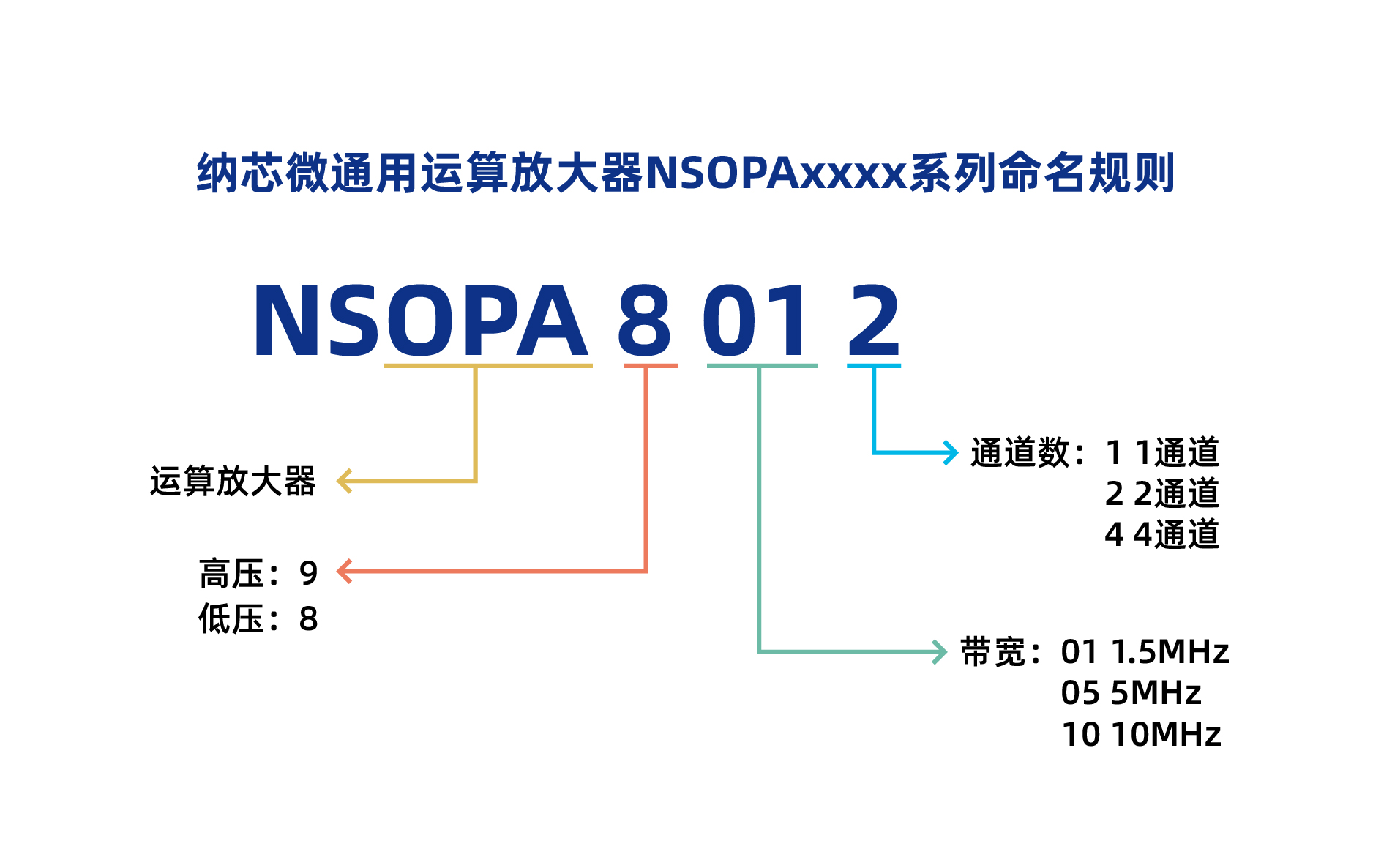

此次全新发布的NSOPA8xxx产品系列承袭了NSOPA系列一贯出色的抗干扰性能与高共模抑制等关键特性，更针对5.5V低压供电环境进行优化，将能效与节能提升到了新的高度，同时保持了卓越的性能和可靠性。NSOPA8xxx产品系列提供了沿带宽1.5M/5M/10M及1/2/4通道组合的多种产品型号选择，每种型号均有工规与车规两个版本，以满足不同市场客户的多样化需求。产品命名规则清晰明了，如下图所示，方便客户快速识别与选择。
其中，OPA代表其功能“运算放大器”，第一个数字8代表低压5.5V，中间的两位数字代表带宽，末尾数字代表其通道数，例如NSOPA8012，意为5.5V耐压1.5M带宽2通道运算放大器，以便让客户能简单识别其作用、带宽及通道数。

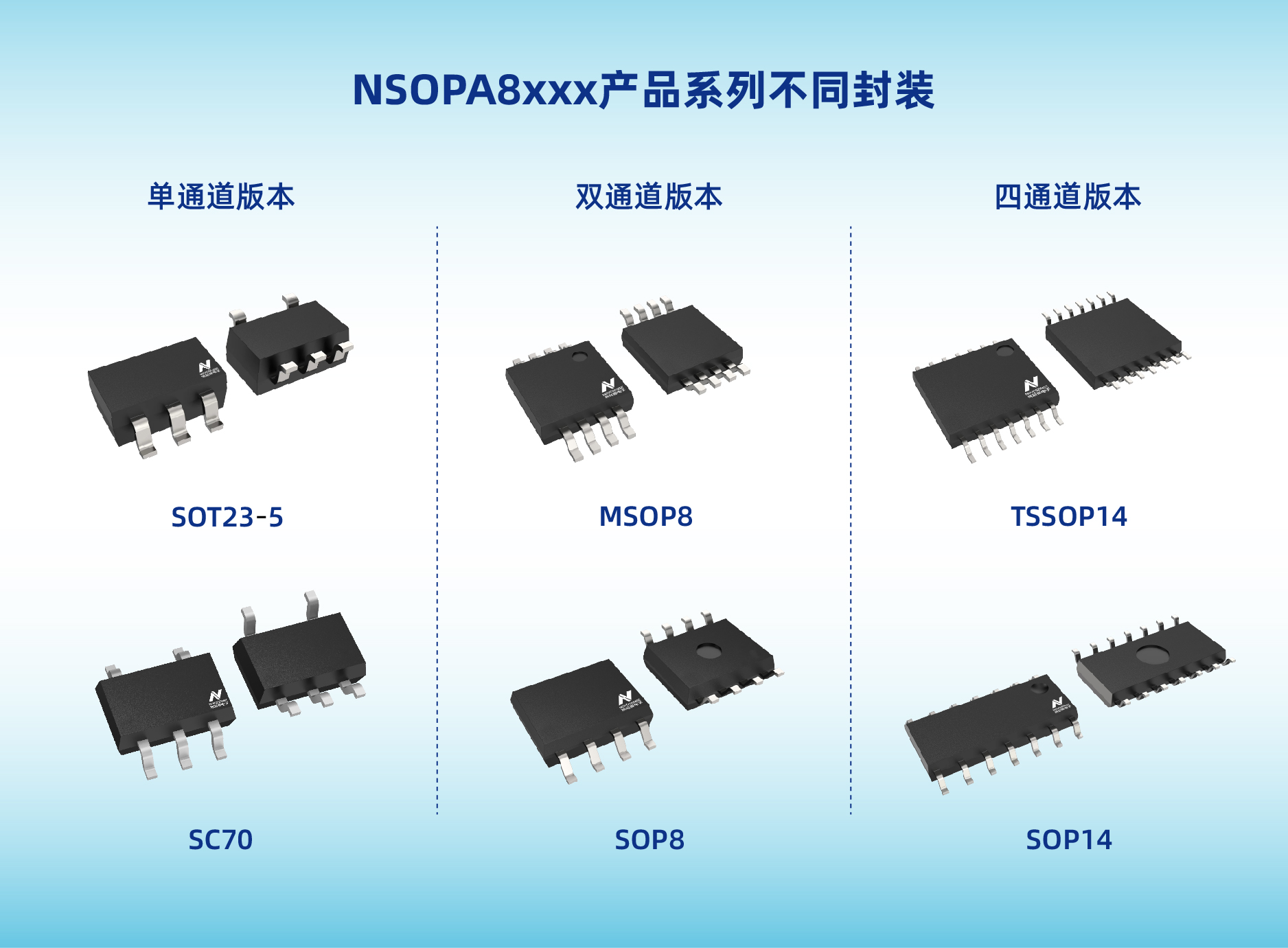

NSOPA8xxx产品系列的车规级别满足AEC-Q100 Grade 1的可靠性要求，可在-40~125℃的严苛环境下胜任工作。不同的封装版本以满足客户不同需求，对应单通道有SOT23-5, SC70封装，双通道版本有MSOP8，SOP8封装，四通道版本有TSSOP14，SOP14封装。

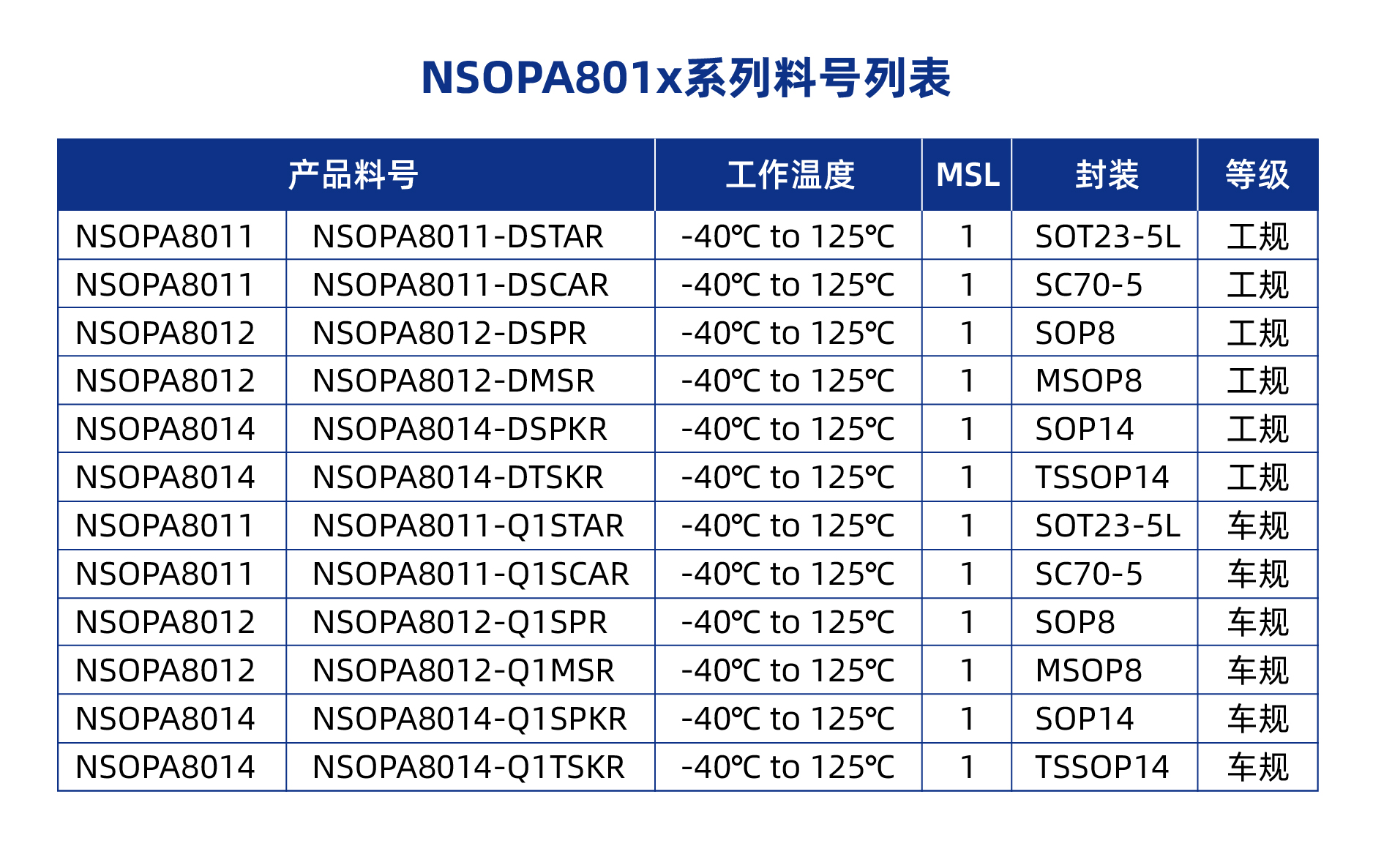

下面表格以NSOPA801x为例展开料号：
抗干扰性能提升--高PSRR 、高EMI抑制比、具ESD防护

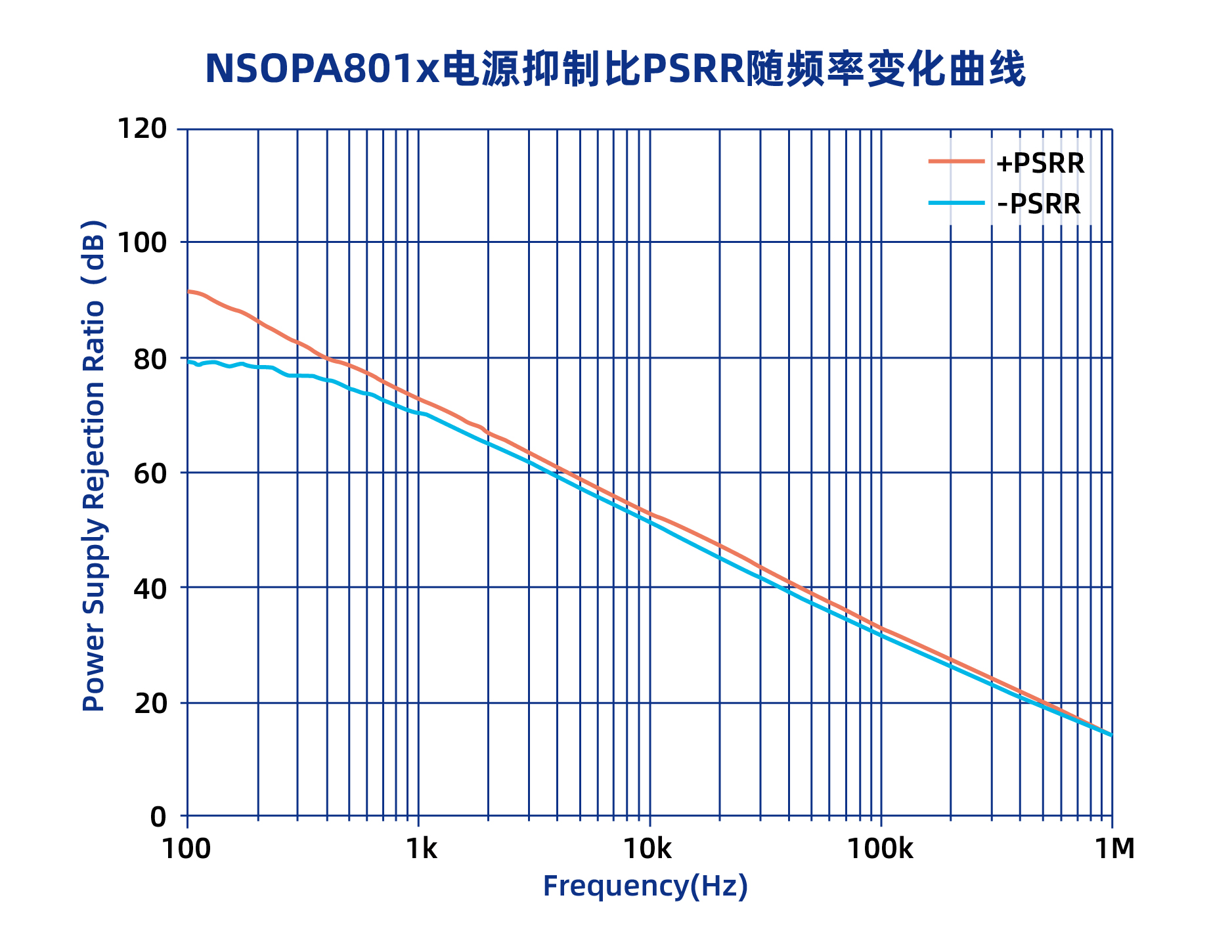

NSOPA801x系列产品以其卓越的抗干扰性能脱颖而出，其高PSRR（电源抑制比）特性确保了电源干扰的有效抑制，无论是在DC还是AC环境下，都能展现出优异的性能。在4V以上供电时，其DC PSRR典型值高达104dB，而在1kHz和10kHz频率下，AC PSRR分别能达到74dB和54dB以上，这一表现在市场同类产品中名列前茅。
在汽车电子与泛能源应用中，尤其是在开关电源中电流电压信号的采样调理链路中，高PSRR对于提升性能稳定性至关重要。它能够有效地抑制干扰信号通过电源路径耦合到采集回路，从而确保信号调理的准确性和可靠性。
此外，NSOPA801x系列还具备高EMI抑制比和ESD防护功能，进一步增强了其抗干扰能力。这使得它在应对系统及现场各种开关信号干扰时，能够保持出色的稳定性和可靠性。
因此，无论是在汽车电子还是泛能源应用中，NSOPA801x系列都能为客户提供一个高效、稳定的信号调理解决方案，帮助客户在研发过程中轻松应对模拟干扰测试，确保系统的整体性能达到最佳状态。

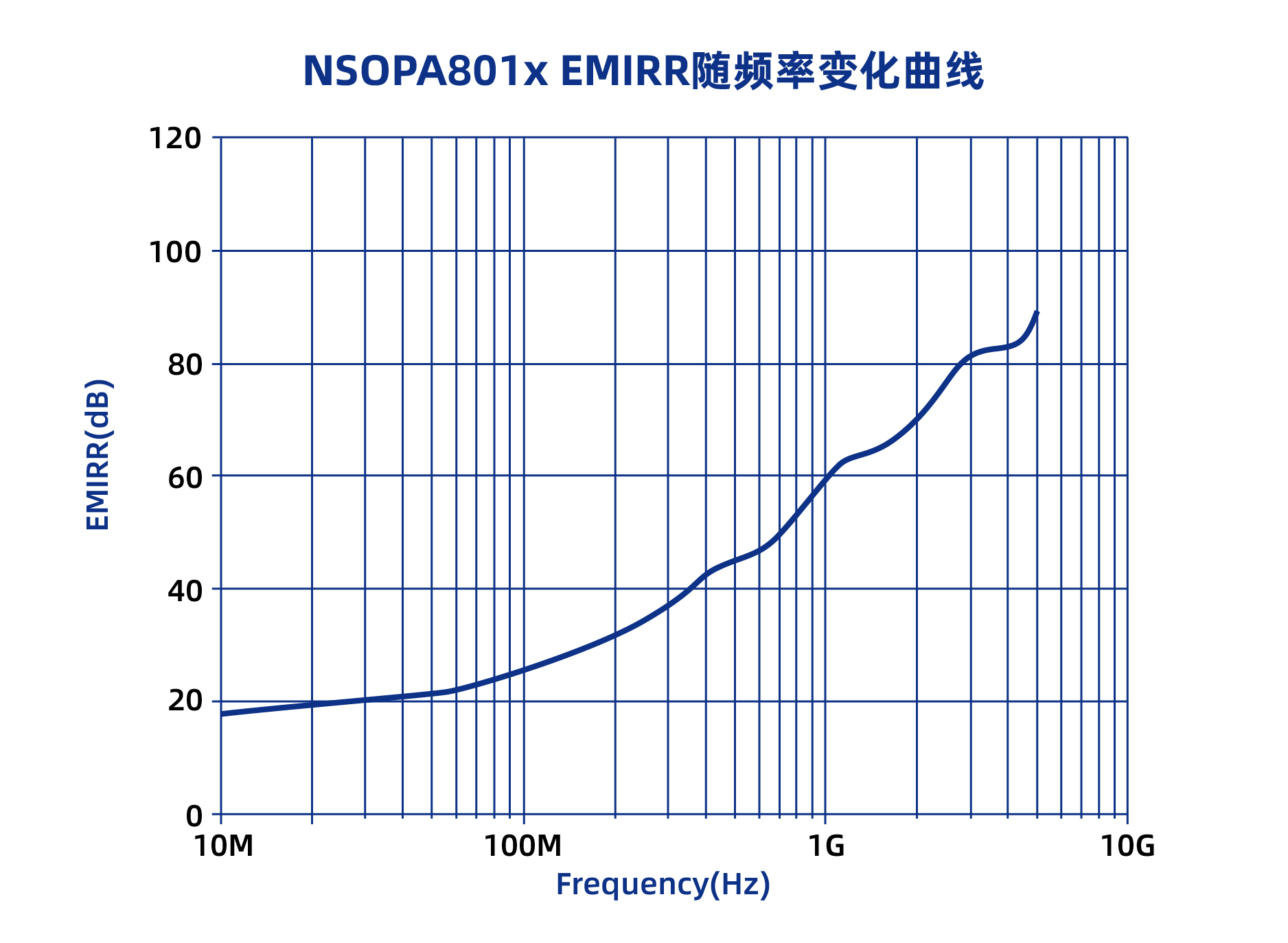

NSOPA8xxx系列不仅有效应对电源引入的干扰，更对空间辐射干扰给予充分重视。通过内置EMI/RFI滤波器，该系列显著增强了对空间辐射干扰的抑制能力，确保在实际应用环境中展现卓越的抗干扰性和鲁棒性，为稳定可靠的运行提供了坚实保障。
除了对干扰信号进行高效处理外， ESD防护同样重要，NSOPA8xxx在抗ESD方面亦下足了功夫。以NSOPA801x为例，其HBM可支持高达5kV，而 CDM能在2kV的静电冲击下保持稳健。
轨到轨输入输出、高共模抑制
NSOPA8xxx系列为客户提供输入输出轨到轨性能，输入的共模范围为 V--0.2到 V++0.2。输出轨到轨性能在5.5V供电和2k负载下，最大输出信号与电源之差可做到35mV。

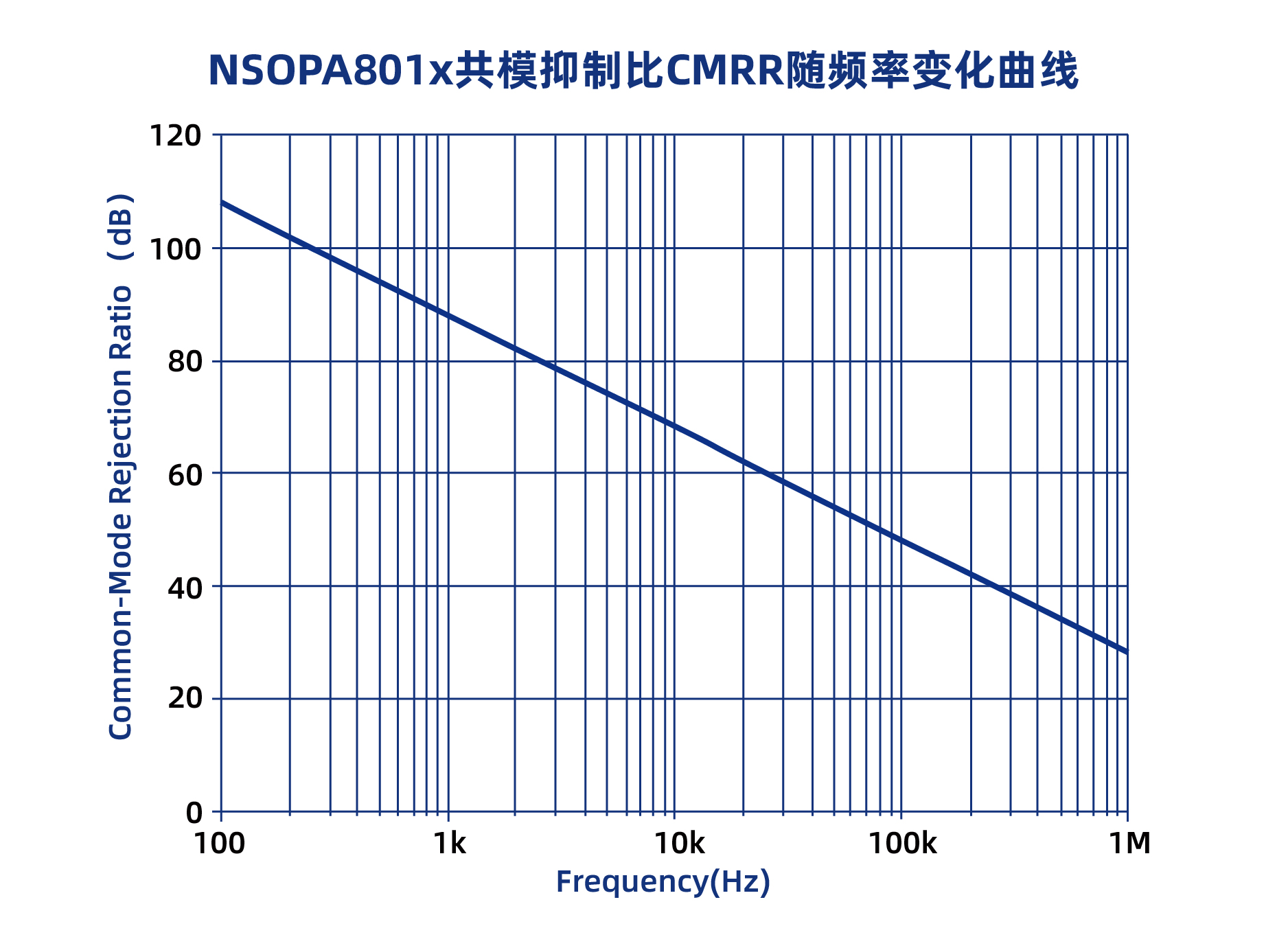

直流共模抑制比(DC CMRR)在5.5V供电条件下表现出色，主输入对区间的典型值99dB以上，CMRR对高频共模变化的抑制作用也尤为显著。
低失调，低温漂
NSOPA8xxx系列实现了低失调与低温漂性能，以NSOPA801x性能举例，其失调电压为550μV，温漂为0.7μV/℃。能充分满足泛能源和汽车的信号调理和采样应用中对于直流精度及温漂的要求;
多种带宽，高压摆率, 低噪声
NSOPA8xxx系列同样有不俗的交流参数表现，首先带宽上提供NSOPA801x，NSOPA805x，NSOPA810x三个版本可选，分别对应1.5M、5M、10M版本以满足不同带宽需求。内置对大信号的处理电路，能支持2V/μS的压摆率，轻松应用突如其来的脉冲信号，例如实际系统安全相关的过流、过压，该压摆率能支持及时地触发保护门限，为系统保护赢得时间。
噪声性能方面，NSOPA系列采用低噪声工艺平台设计：
