2024/12/09
纳芯微宣布推出新一代车规级16通道低边架构LED驱动器NSL23716x系列，该驱动器在满足现代车身照明的复杂设计需求的同时，提供了高性价比、高功能指标的解决方案。
NSL23716x系列支持16路PWM独立调光，提供可选集成CAN PHY和UART接口、3.3V和5V VCC电压等多个版本，提供内置OTP的版本以支持Fail-safe模式。NSL23716x全系列支持可编程高温自动降额及多重保护诊断功能，此外，展频(Spread Spectrum)以及输出电流相移(Phase Shift)等功能，可有效优化系统的EMI性能。
封装与选型
NSL23716x系列产品提供QFN32(5mm*6mm)和QFN32(4mm*4mm)两种封装，满足AEC-Q100 Grade1标准，适用于汽车内外照明等多样化场景。
NSL23716x系列产品选型表
产品封装
产品亮点
高性价比车身照明灯驱方案，集成CAN PHY接口
◆ NSL23716A/C支持CAN PHY接口，省去外置CAN收发器，简化系统BOM
◆ 单总线支持最多16个驱动IC，可支持多达256个通道
◆ 支持最高2Mbps通讯速率
丰富齐全的诊断保护功能
◆ 完整诊断和保护功能
• LED开路，LED短路检测（阈值可配置，合理配置阈值可实现单个LED短路检测）
• ISET引脚开路和短路保护
• 过热预警、过热保护、过热关断
◆ 可编程Fail safe模式(仅NSL23716C/D)
•内置可编程OTP，配合FS引脚实现灵活的失效安全Fail Safe模式配置
OTP烧录流程
规格全面升级，灵活易用
◆ 智能温控，自动降额
• 支持高温降额(Thermal derating)功能，实现芯片过温自动降额
• 高温降额起始温度点Tth可配置为110°C，135°C，150°C，Disable四档
• 高温降额在正常/FS状态下均可配置，Fail-Safe模式下默认使能高温降额
◆ 全面诊断，可靠保护
• Flag寄存器支持W1C模式，使得故障诊断更可靠（上电后默认使能该功能）
• 支持FS下的One Fail All Fail(OFAF)功能，实现一灭全灭（FS状态下默认开启OFAF功能）
• 支持故障状态下Retry/Latch双模式（FS状态下默认Retry）
◆ 灵活设计，优化体验
• 集成内部对数调光查找表，呼吸效果实现更方便
• IC初始化时间可配置，根据系统上电时间灵活配置IC初始化时间，优化上电时序管理
• 提供5.0V VCC电压版本，提升跨板通讯可靠性
基于NSL23716x的低成本参考设计
纳芯微16通道LED驱动NSL23716x系列为客户提供了新一代高性价比解决方案，如有进一步低成本方案设计需求，可以考虑使用多个MOS承压作为替代前级DCDC的低成本选项，方案原理示意图以及实物PCB如下所示，
方案原理示意图
实物PCB
该方案采用3个前级NMOS、LED驱动、和LED灯珠（2个红色LED）组成，每串LED灯珠正向导通压降约为5V。
实际测试数据如下：
1. 当VS电压逐渐提升时，外置MOS与LED驱动IC的散热压力加剧，线性方案天生的散热压力被MOS和IC共同承担。
2. 当进一步开启NSL23716x的高温自动热降额功能后，每通道实际输出电流按预设曲线降低，以减少散热压力。
实际应用中，可以考虑增加负载压降（如考虑串联电阻以等效提升VF电压），进一步提升优化热性能表现。结合合理的NMOS布局和Layout设计，此低成本方案可以进一步提升高温性能。
测试条件：环境温度25℃
LED负载压降约5V，PWM duty 50%
该方案Tips总结：
• 使用多个NMOS替代前级DC/DC，极致降低成本
• 合理布局NMOS位置以优化散热性能
• 配合MOS source端电阻，实现多个MOS均流
• 可考虑启动高温自动降额功能，保证高温测试Pass（如24V@1Min高温测试）
车身照明市场的信赖之选

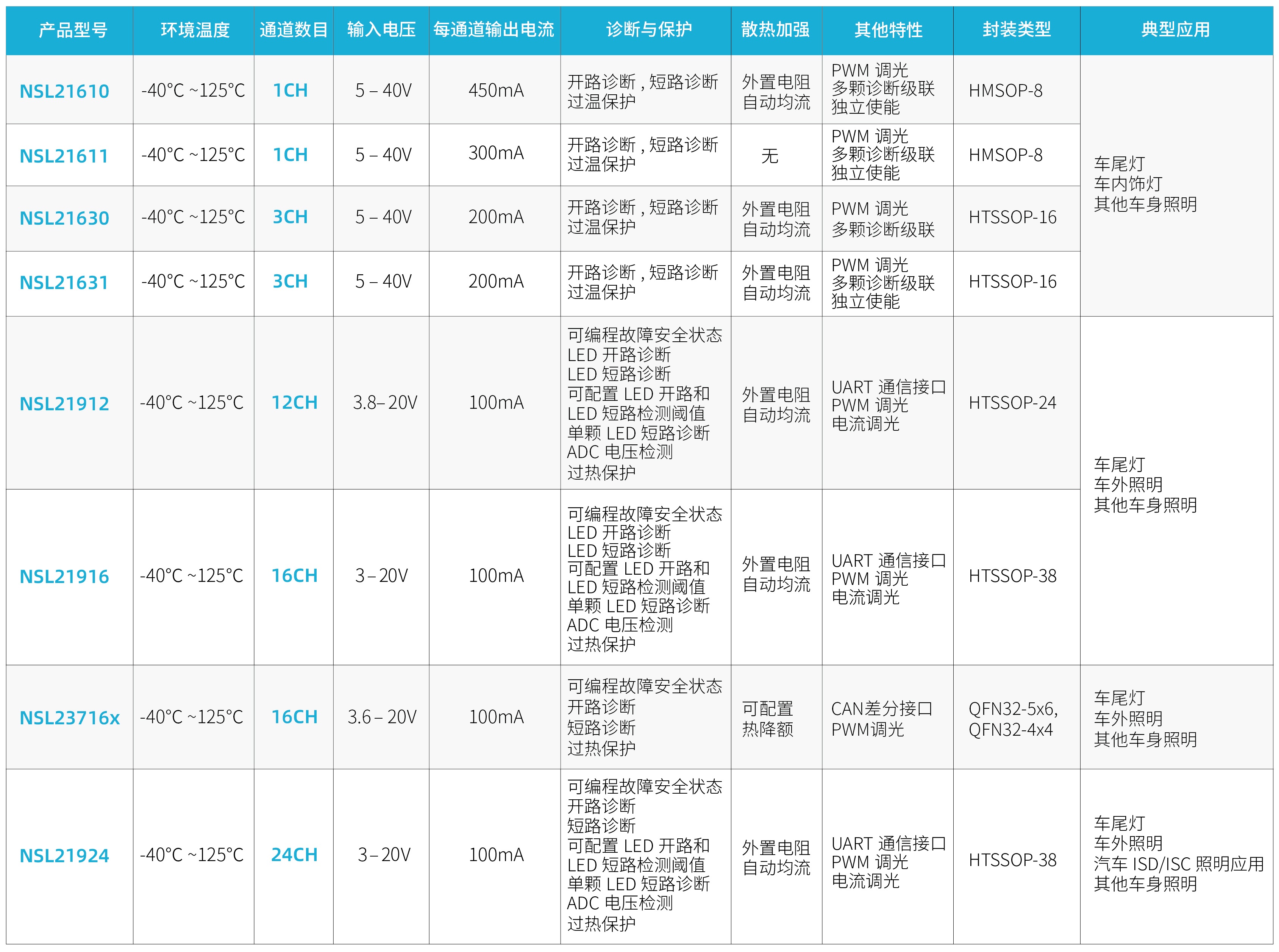

纳芯微在车身照明领域已推出一系列车规级线性LED驱动芯片，覆盖1/3/12/16/24等多通道选择，广泛应用于车内照明、传统尾灯、动态尾灯和发光格栅等场景，深受市场认可。以下为纳芯微LED驱动芯片选型表，助您实现多样化应用需求！
车载照明领域全面布局
纳芯微聚焦车载照明领域，除上述车身照明场景外，纳芯微也将陆续推出多个车规级LED驱动芯片新品，覆盖尾灯照明、头灯照明、内饰氛围灯以及车载背光等多个应用场景，为市场带来全系列国产车规级LED驱动芯片解决方案，敬请持续关注！
