汽车级 44V 非同步PWM控制器 NSR2240x-Q1系列

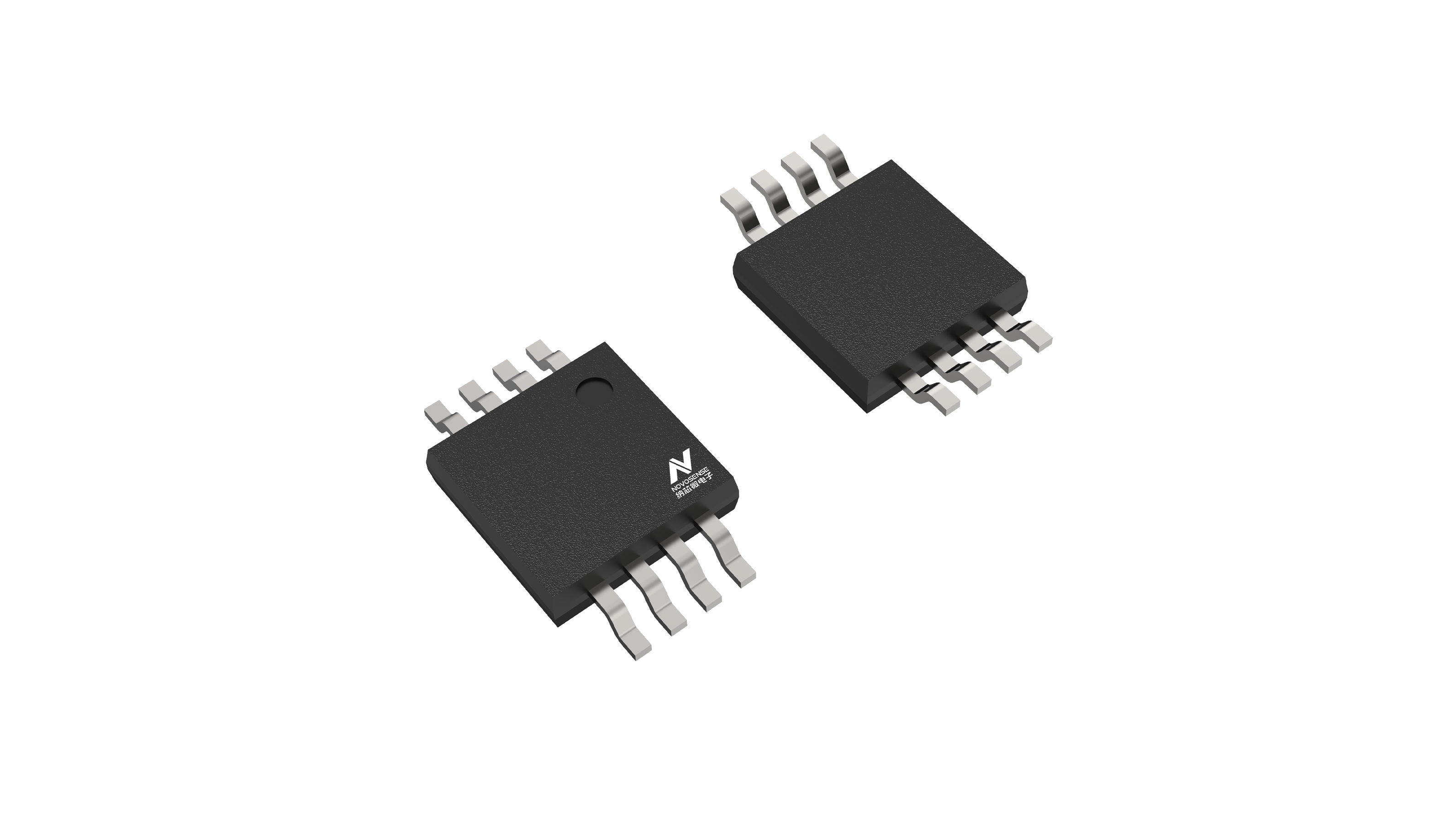

NSR2240x-Q1 系列产品为可调输出的非同步控制器，适用于采用低端 N 沟道 MOSFET 的开关稳压器。该器件采用峰值电流模式控制，并集成斜坡补偿，适用于对低侧 MOSFET 有需求的拓扑结构，如升压 (Boost)、反激 (Flyback)、SEPIC 等。NSR2240x-Q1 系列产品内置软启动、欠压锁定、逐周期限流、短路保护和过热关断功能。同时通过集成扩频技术优化电磁兼容性能。提MSOP8(NSR22401-Q1) 和 MSOP10 (NSR22402-Q1)封装选项。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

• 符合 AEC-Q100 Grade 1 车规认证

• 宽输入电压范围：4V ~ 44V

• 内置推挽驱动，峰值驱动电流 1A

• 参考电压：

- 1.26V (NSR22401)

- 1.275V (NSR22402)

• 峰值电流模式控制，内置斜坡补偿

• 内置软启动，支持可调欠压锁定 (NSR22402)

• 集成保护功能：逐周期限流、短路保护、过压保护、过温保护

• 符合 RoHS 封装要求

应用场景

• 汽车 OBC (On-board Charger)

• 汽车 DC-DC 转换器

• 汽车牵引逆变器

• 汽车热管理(PTC, 空压机)

• 汽车启停应用

• 汽车 ADAS 驱动信息系统

• 音频功放升压电源

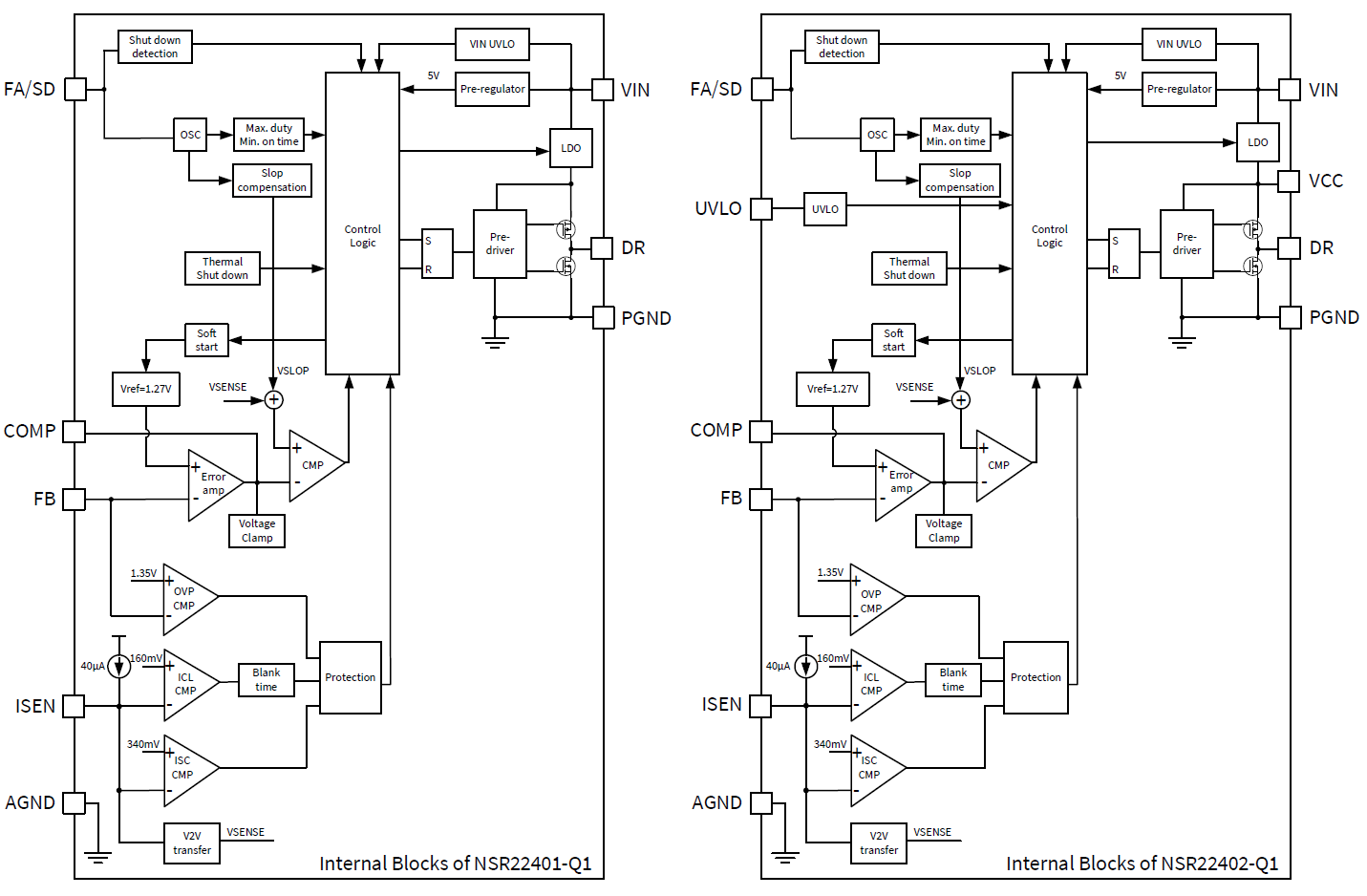

功能框图
