NSI824x 器件是高可靠性四通道数字隔离器。NSI824x 器件通过了 UL1577 安全认证，支持多种绝缘耐压（3kVrms、5kVrms、8kVrms），同时具有高电磁抗扰性和低辐射、低功耗的特点。NSI824x 的数据传输速率高达 150Mbps，共模瞬态抗扰度 (CMTI) 高达 250kV/μs。NSI824x 器件提供数字通道方向配置和输入电源断电时的默认输出电平配置。NSI824x 器件的宽电源电压支持与大多数数字接口直接连接，易于进行电平转换。高系统级电磁兼容性能，提高了使用的可靠性和稳定性。所有器件均提供 AEC-Q100 (Grade 1) 选件。
产品特性
• 隔离耐压最高达8000Vrms
• VDE增强型隔离认证
• 数据速率DC至150Mbps
• 高CMTI: 250kV/μs
• 芯片级ESD: HBM: ±8kV
• 增强的系统级ESD 、EFT、抗浪涌能力
• 低传播延迟典型值<15ns
• 低功耗: 1.5mA/ch (1 Mbps)
• 工作温度：-40~125℃
• AEC-Q100认证

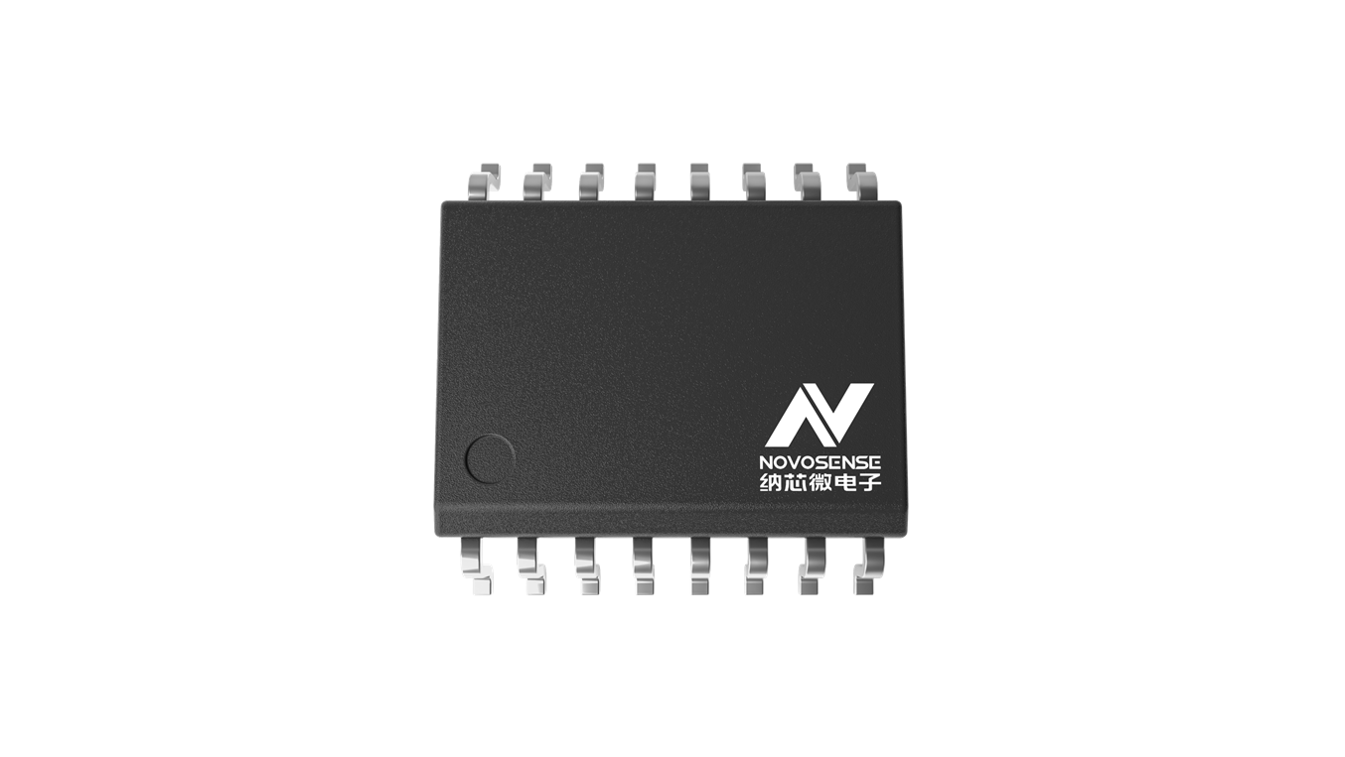

• 符合RoHS的封装：SOP16(300mil), SSOP16, SOP16(600mil)
安全认证
• UL1577认证: 1分钟 8kVrms
• CQC认证：符合GB4943.1-2022
• CSA认证：组件符合5A
• VDE认证：DIN EN IEC 60747-17 (VDE 0884-17)
应用场景
• 新能源汽车
• 工业自动化系统
• 隔离SPI, RS232, RS485
• 通用多通道隔离
• 电机控制
功能框图
