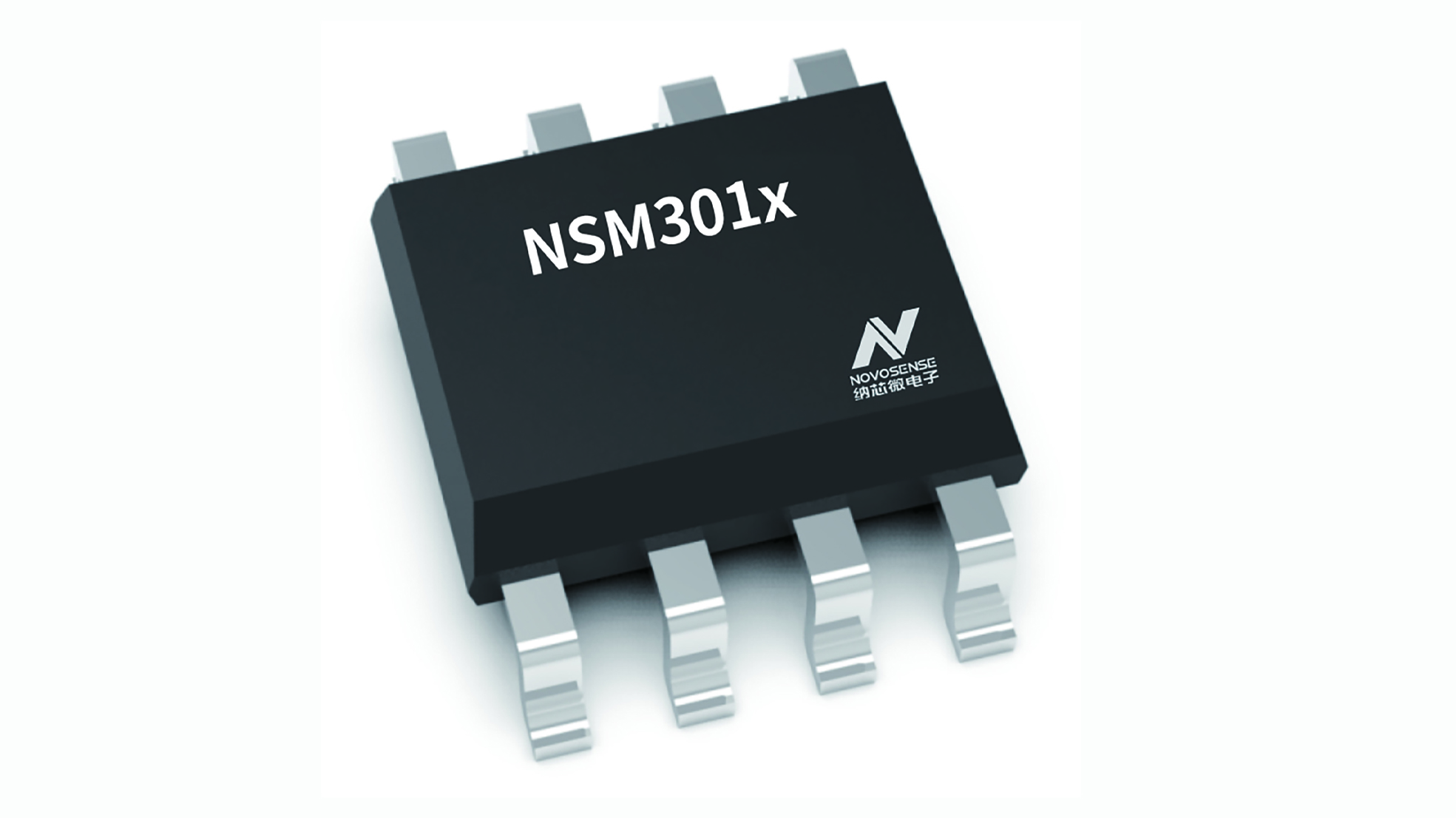

NSM3013: 霍尔角度传感器

NSM301X是一种非接触式旋转角度传感器,在-40°C至125°C的环境温度范围内支持360°旋转角度的精确测量。

该系列基于平面霍尔阵列,将两极磁铁的角度位置信息通过内部DSP解算,转化成模拟电压,PWM,SPI等各种输出形式。

NSM301X提供SPI和OWI接口用于信号路径配置以及可擦除编程寄存器块(MTP),它具有自动增益(AGC)调整模块,可对信号路径进行增益调节,以适应不同的机械约束和磁场。这种方法在系统设计方面提供了最大的灵活性,因为它可以直接集成到现有的体系结构中,提供较高的准确度。

该芯片支持3.3V,5V供电电压(不同供电版本)

产品特性

•  工作环境温度:-40℃至125℃

•  多种输出接口形式:14位线性DAC模拟量输出或者12位分辨率PWM输出、SPI输出UVW输出、Z方向可编程阈值判断开关量输出(SON)

•  提供SPI和OWI用户可编程通信接口

•  提供±1°精度的角度输出

•  支持四段分段拟合,四段校准后精度可达±0.2°

•  内置自动增益补偿电路补偿磁铁温度特性和Z方向安装位置公差带来的增益损失

•  具有异常诊断功能

•  差分霍尔检测可抵御外界杂散磁场

•  纳芯微创新的斩波以及旋转电流激励技术使得角度温漂很小

•  车规型号、工规型号可选,车规型号符合AEC - Q100可靠性标准

应用场景

•  汽车

   - 阀门角度传感器(节气门、EGR、球阀、膨胀阀等)

   - 油门踏板角度传感器

   - 电子换挡器

   - 雨刮器位置传感器

   - 车身高度传感器


•  工业

   - 工业舵机角度传感器

   - 非接触式旋转按钮开关


•  民用

  - 家用打印机

  - 手持式打标枪

  - 移动幕布角度检测

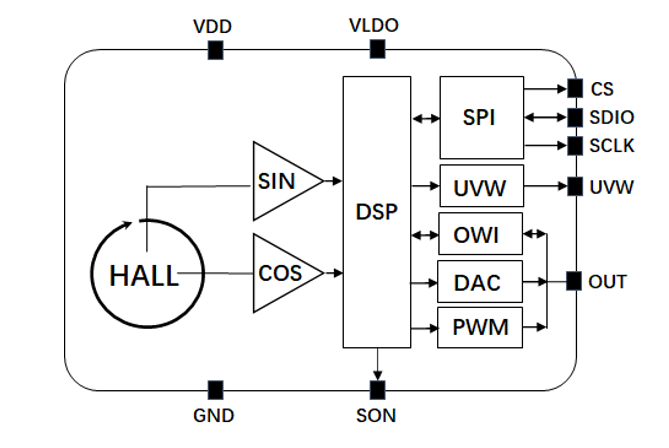

功能框图
