NCA9539-Q1是一款车规级24引脚CMOS器件，提供16位通用并行I2C总线数输入/输出GPIO扩展功能，具有AEC-Q100 Grade1认证的高可靠性和宽温度范围，广泛适用于汽车座舱娱乐系统，汽车辅助驾驶系统，车身电子，新能源汽车动力总成等模块中，用于诸如电源开关，传感器，按键，LED，风扇控制等需要额外的IO扩展功能中。NCA9539-Q1由两个8位配置(输入或输出选择)，输入，输出和极性反转(高电平有效或低电平有效)寄存器组成。通过写入I/O配置位，系统主机可以将I/O启用为输入或输出。每个输入或输出的数据都保存在相应的输入或输出寄存器中。输入寄存器的极性可以用极性反转寄存器反转。系统主机可以读取所有寄存器。当任何输入状态与其对应的输入端口寄存器状态不同时，NCA9539-Q1漏极开路中断输出将被激活，并用于向系统主设备指示输出状态已更改。上电复位会将寄存器设置为其默认值，并初始化设备状态机。两个硬件引脚(A0, A1)改变固定的I2C总线地址，并允许多达四个设备共享同一I2C总线。
产品特性
• 符合汽车级AEC-Q100 Grade 1认证，工作温度：-40℃~125℃
• 工作电源电压范围为1.65V至3.6V，支持5V电平的IO应用
• I2C到并行端口扩展器
• 极性反转寄存器
• 开漏电路低电平有效中断输出
• 与大多数MCU兼容
• 16个I/O引脚，默认为16个输入
• 低待机电流
• ESD保护性能超出JESD22标准
o 2000V人体充放电模型(A114-A)
o 1000V充电器件模型(C101)
• 2个地址引脚，支持4个不同地址
• 0~400kHz时钟频率
• 闩锁性能超过100mA

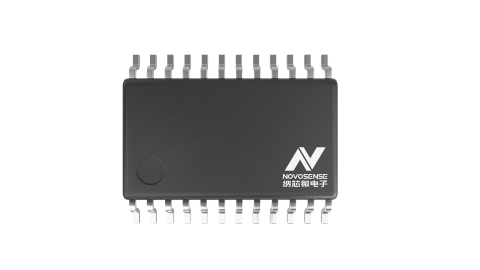

• 符合RoHS的封装：TSSOP24
应用场景
汽车座舱娱乐系统，汽车辅助驾驶系统，车身电子，新能源汽车动力总成等模块中需要IO扩展的应用
功能框图
