NSIP9045 是一款高可靠性隔离式控制器区域网络 (CAN) 物理层收发器，集成了直流-直流转换器。隔离式 DC-DC 转换器通过片上变压器提供输出功率。反馈 PWM 信号通过基于 NOVOSENSE 电容隔离技术的数字隔离器发送到初级侧。这两款器件均通过 UL1577 安全认证，支持 5kVrms 绝缘耐压，而高集成度解决方案有助于简化系统设计并提高可靠性。NSIP9045 实现了 ISO 11898-2 和 SAE J2284-1 至 SAE J2284-5 中定义的 CAN 物理层。这种实现方式可在 CAN FD 快速阶段以高达 5Mbps 的数据传输速率进行可靠通信。NSIP9045 提供热保护和传输数据主导超时功能。
产品特性
• 绝缘电压高达 5000Vrms
• ISO 电源集成隔离式 DC-DC 转换器
• 电源电压：VDD、VISOIN：4.75~5.25V；VDDL：3~5.25V
• 过电流和过热保护
• 高 CMTI：±150kV/μs
• 最大数据传输速率： 5Mbps
• 低环路延迟： <250ns
• 工作温度：-40℃~125℃

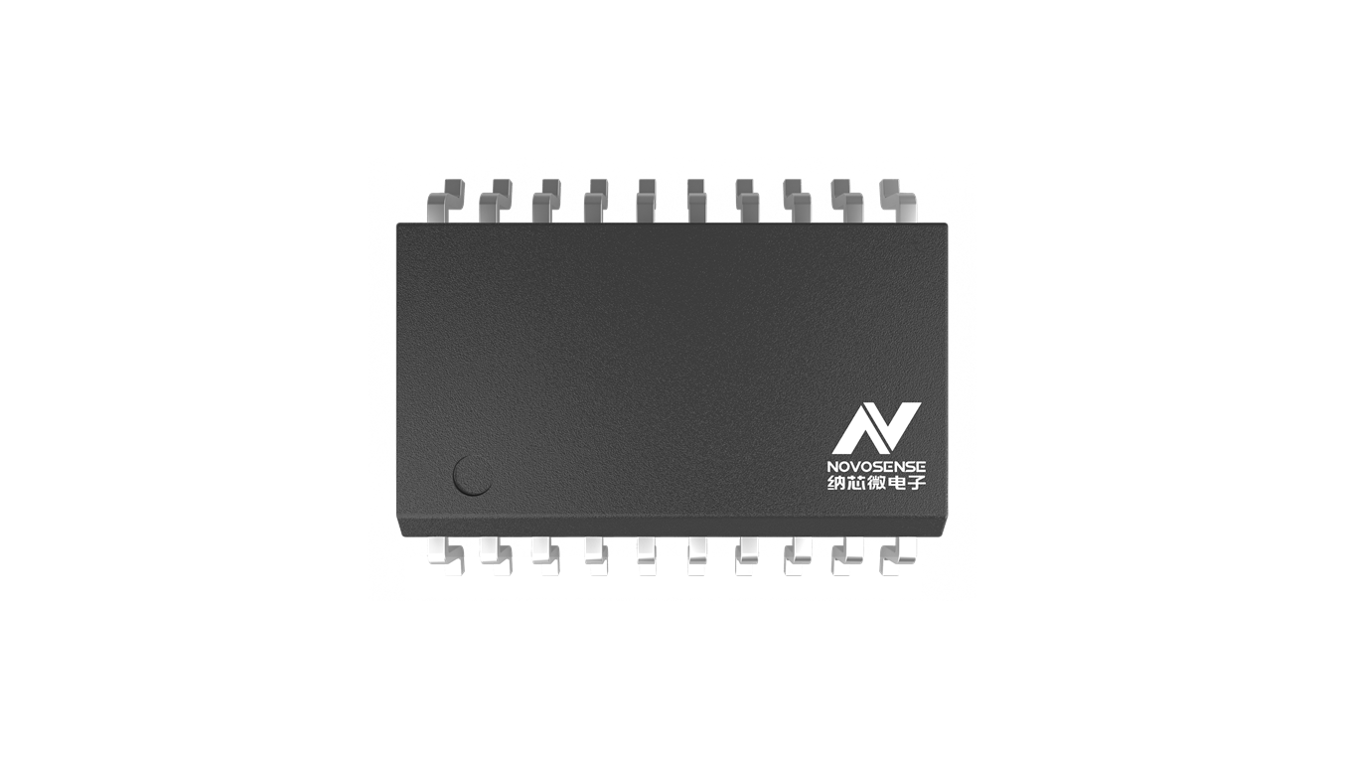

• 符合 RoHS 规范的封装： SOW20
安全认证
• UL 认证：根据 UL1577，1 分钟最高 5000Vrms 电压
• 根据 GB4943.1 获得 CQC 认证
• CSA 组件通知 5A
• DIN VDE V 0884-17
应用场景
• 服务器电源
• 工业自动化系统
• 安全和保护监控
功能框图
