NSI6622-Q1是一系列高可靠性的隔离式双通道栅极驱动器IC, 可以设计为驱动高达2MHz开关频率的功率晶体管。每个输出可以以快速的25ns传播延迟和5ns的最大延迟匹配来提供最大4A/6A的拉灌电流能力。NSi6622Q1在SOIC16(300mil)和SOIC14(300mil)宽体封装中提供5700Vrms隔离。100kV/us的最小共模瞬变抗扰度(CMTI)提高系统鲁棒性。该驱动器的最大电源电压为28V,而输入侧则接受2.7V至5V的电源电压。所有电源电压引脚均支持欠压锁定(UVLO)保护。NSI66x2具有所有这些出色的功能,适用于高可靠性,功率密度和效率的开关电源系统。
产品特性
• 隔离式双通道驱动器
• 输入侧电源电压: 2.7V至5.5V
• 驱动器侧电源电压：使用UVLO时高达28V
• 峰值4A/6A拉灌电流能力
• 高CMTI: ±100KV/μs
• 19ns典型传播延迟
• 5ns最大延迟匹配
• 6ns最大脉冲宽度失真
• 接受最小输入脉冲宽度20ns
• 工作温度 -40℃~125℃
• AEC-Q100

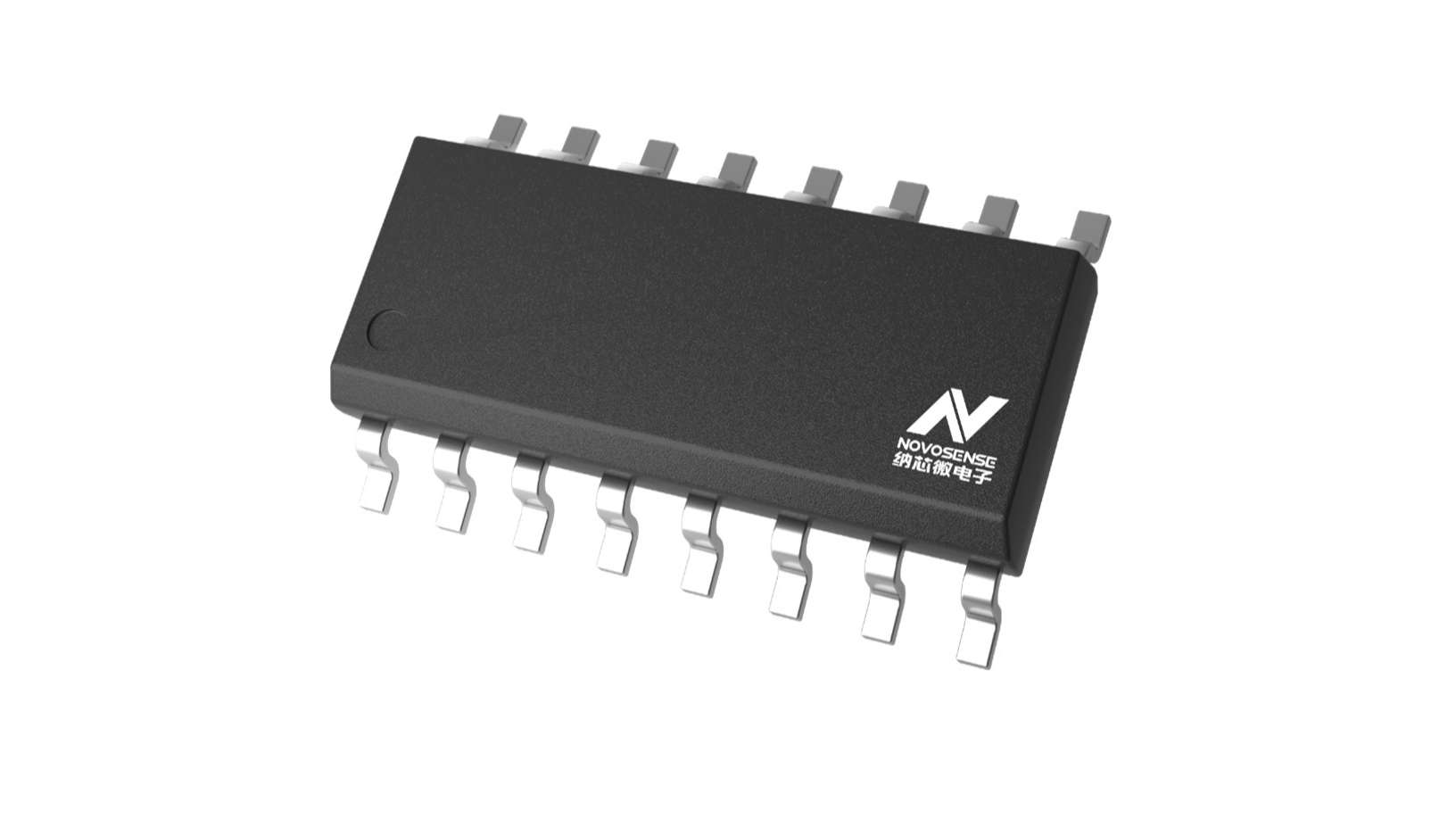

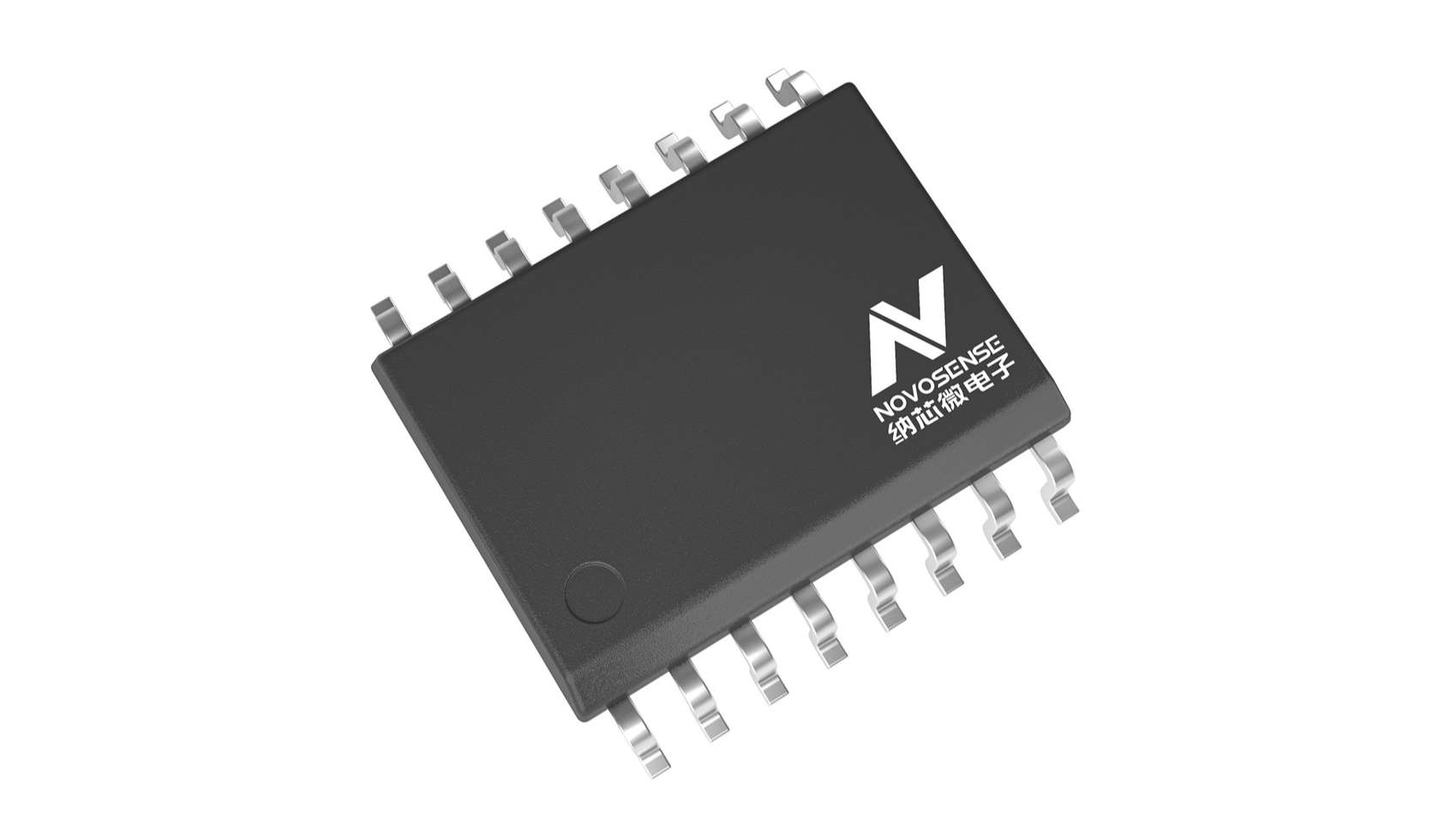

• 封装形式
SOIC14宽体
SOIC16宽体
安全认证
• UL1577认证:
SOW16：1分钟 5.7kVrms
SOW14：1分钟 5.7kVrms
• CQC认证：符合GB4943.1-2011
• CSA认证：组件符合5A
• VDE认证：DIN V VDE V 0884-11：2017-1
应用场景
• 车载充电器
• 车载DCDC
• PTC
• 压缩机

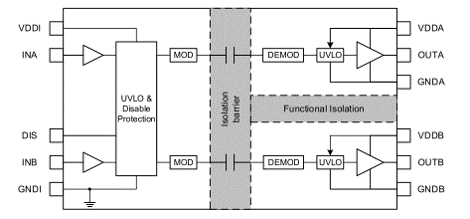

功能框图
