智能非隔离低边栅极驱动器

NSD1015T是智能单通道非隔离栅极驱动器，适合于驱动MOSFET、IGBT和SiC功率器件。它能够提供5A的拉电流和灌电流来驱动容性负载，此外，快速的上升和下降时间以及短传播延迟使NSD1015T系列适用于高频开关应用。NSD1015T的保护特性包括欠压保护

（UVLO），退饱和保护 （DESAT） 和开漏输出的故障上报（FAULT）功能。NSD1015T驱动器还可以提供精确的5V输出，从而给数字隔离器等外部芯片供电。此外，NSD1015T可以支持双极性供电，NSD1015MT具有米勒钳位功能，从而保证功率管可靠关断。

数据手册
样品申请与购买
产品特性
应用场景
功能框图
设计和开发

产品特性

•  电源电压范围VCC-GND：13V至22V

•  拉/灌驱动电流：5A（峰值）

•  上升时间9.2ns(典型值), 下降时间7.9ns(典型值)

•  输入输出延时75ns(最大值)

•  UVLO欠压保护

•  DESAT退保和保护

•  FAULT故障上报功能

•  NSD1015T支持双极性供电，NSD1015MT支持米勒钳位功能

•  工作温度范围：-40℃~125℃

•  SOP-8封装

应用场景

•  工业伺服驱动器、变频器

•  HEV/EV 电动空压机

•  HEV/EV PTC

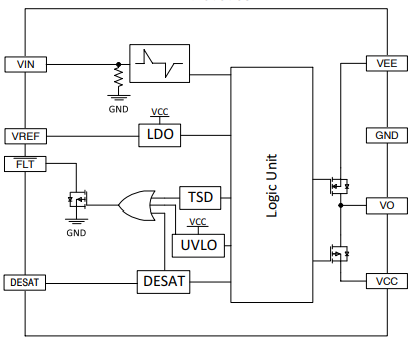

功能框图

NSD1015T


NSD1015MT



设计和开发

技术文档

类别

名称

类别：

应用笔记

名称：

SiC MOSFET短路特性以及短路保护方法
