MT6826S是麦歌恩微电子推出的新一代基于先进的各向异性磁阻(AMR)技术的高速高精度角度编码器芯片。该芯片内部集成了互成45°摆放的两对AMR惠斯通电桥组成的敏感元件以及高性能的专用信号处理电路。
MT6826S提供替代传统光电编码器的增量ABZ输出接口，增量输出最大分辨率为4,096脉冲/圈或者是16,384步/圈;同时MT6826S也提供了增量UVW输出，分辨率支持1~16对极/圈。
MT6826S提供了4线SPI接口，供上位机或者MCU来读取芯片内部的15位绝对角度数值。同时单线输出的PWM也可提供分辨率为12位的绝对角度数据。
MT6826S的核心性能提升在于提供了客户端方便的自校准模式，通过自校准模式可以补偿由于磁铁的不理想、结构安装的偏差所带来的各种非线性，从而大大提升INL特性。
产品特性
• 工作电压(V)：3.3~5.0
• 工作温度 (℃)：-40~125
• 系统延时(匀速)：2us~10us
• 最高支持转速：<120,000转/分钟
• ABZ增量输出：1~4096线任意可编程
• UVW增量输出：1~16对极任意可编程
• PWM输出：12bit
• 绝对值角度：15bit
• 通信接口：4线SPI

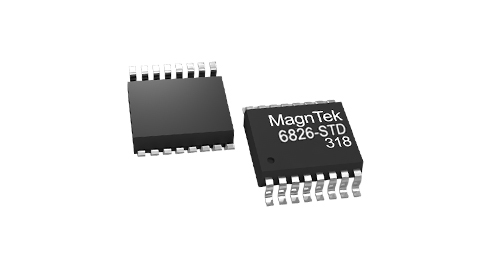

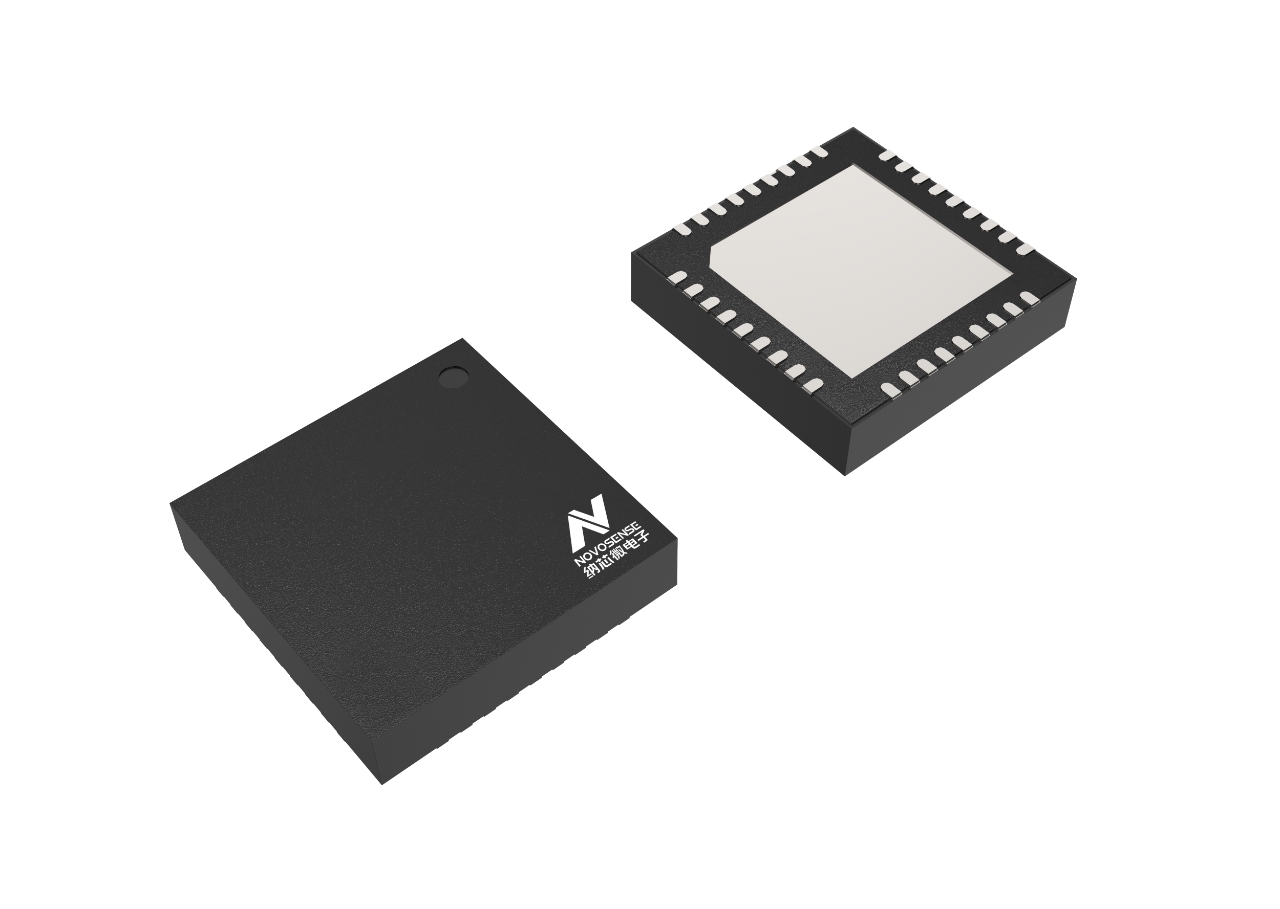

• 封装：TSSOP-16,QFN4X4
相关资源
类别
名称
日期
类别：
文档
名称：
产品单页
日期：
2024.12.16
