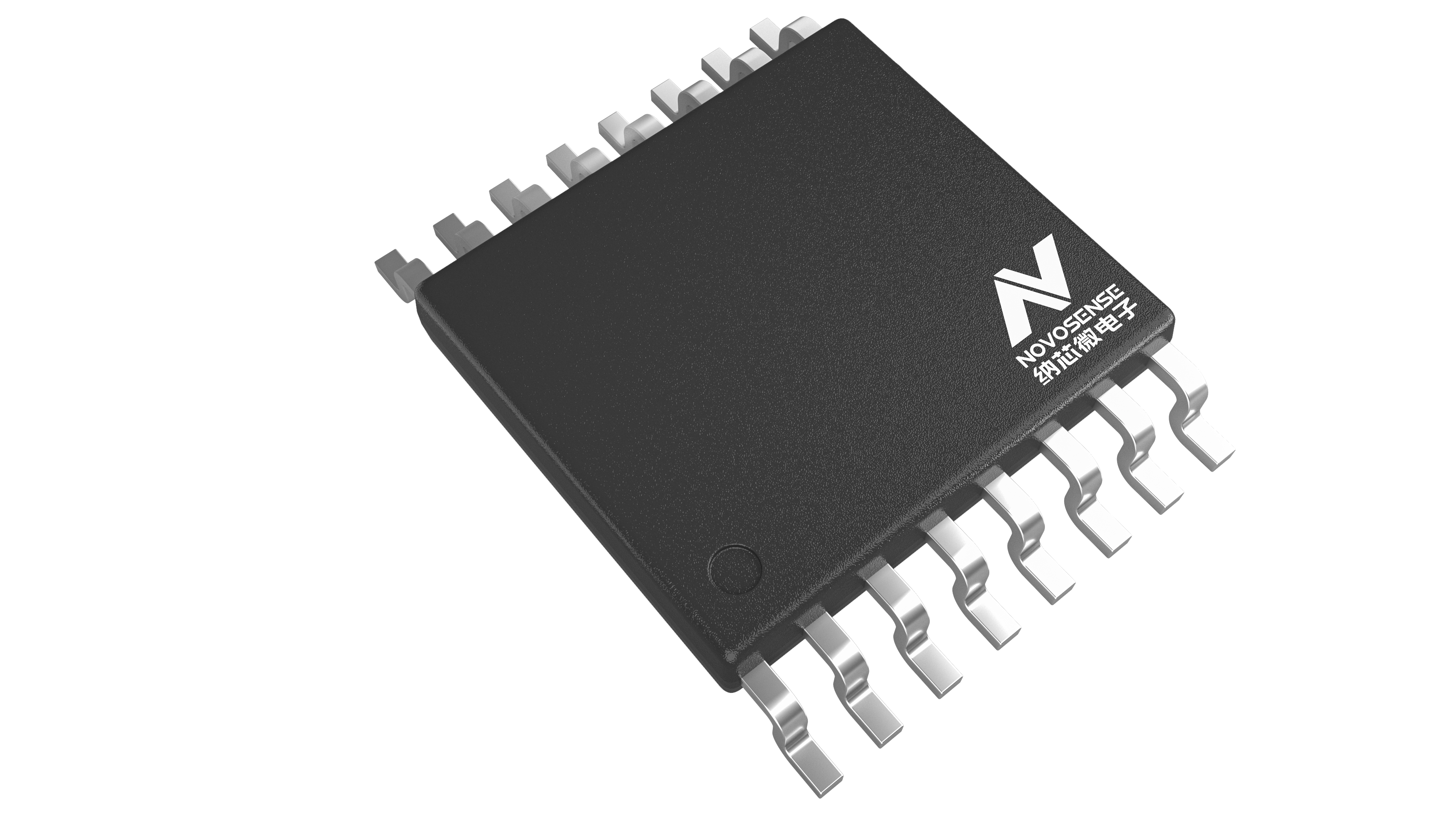

55V 260mΩ 4通道低边驱动

NSD5604是一款4通道低边驱动芯片，该产品集成了4通道低边NMOSFET可以驱动阻性，容性或者感性负载；4个通道可以同时导通并且每个通道可以支持500mA以上负载电流；该产品每个通道支持独立过流保护；芯片还集成有源钳位与续流二极管，结合外部TVS可以实现感性负载实现不同电流衰减模式包括慢速衰减与快速关断。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

• 宽工作电压范围8V – 50V（耐压55V）

• 导通电阻260mΩ

• 峰值电流3.0A

• 支持快速脉冲频率

• LDO支持输电压为5V - 20mA

• 集成有源钳位与续流二极管

• 可配置限流点与过流保护

• 欠压保护

• 工作温度：-40°C~125°C

应用场景

• 工业自动化

• 工业机械

• 数字机床

• 通用阻性/容性/感性负载

功能框图

屏幕截图 2024-05-09 114817.png
