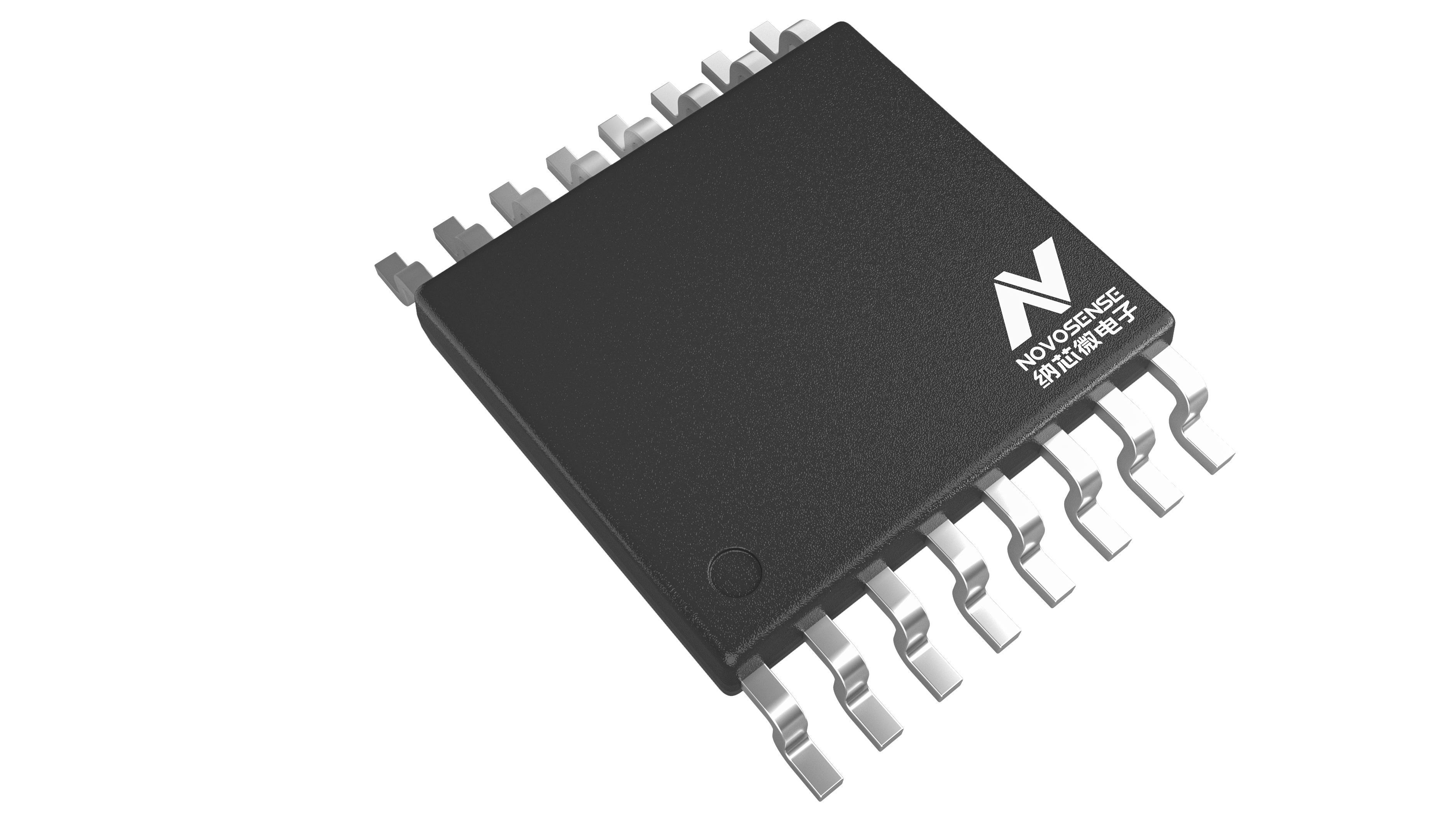

车规级55V四通道低边继电器与螺线管驱动芯片

NSD5604N-Q1是一款4通道低边驱动芯片，该产品集成了4通道低边NMOSFET，可以驱动阻性、容性或者感性负载。该产品的4个通道可以同时导通并且每个通道可以支持500mA以上负载电流；每个通道支持独立过流保护。此外，该产品还集成有源钳位与续流二极管，通过配合外部TVS，实现对感性负载的有效驱动，并支持包括慢速衰减和快速关断在内的多种电流衰减模式。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

• 宽工作电压范围：8V – 50V（耐压55V）

• 导通电阻260mΩ

• 峰值电流3.0A

• 支持快速脉冲频率

• LDO支持输电压为5V - 20mA

• 集成有源钳位与续流二极管

• 可配置限流点与过流保护

• 欠压保护

• 工作温度：-40°C~125°C


应用场景

• 工业自动化

• 工业机械

• 数字机床

• 通用阻性/容性/感性负载

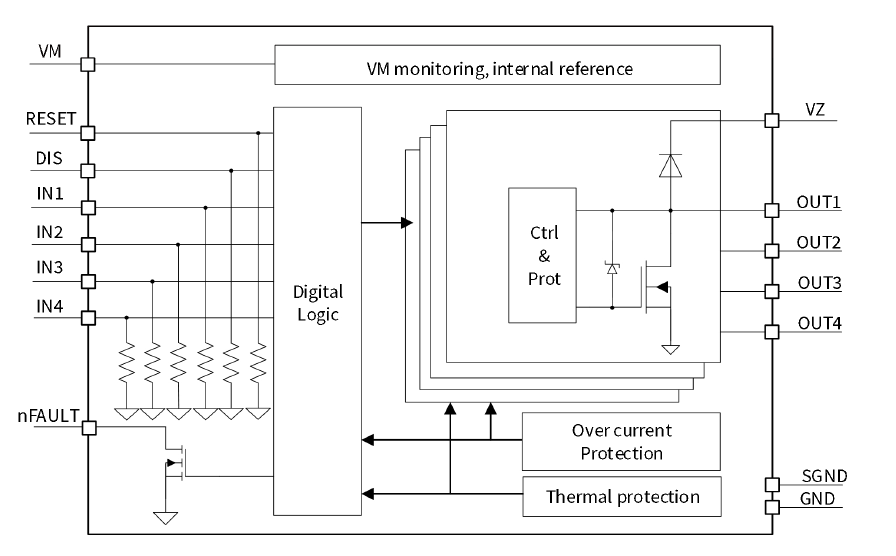

功能框图
