汽车40V双路90mΩ智能低边开关

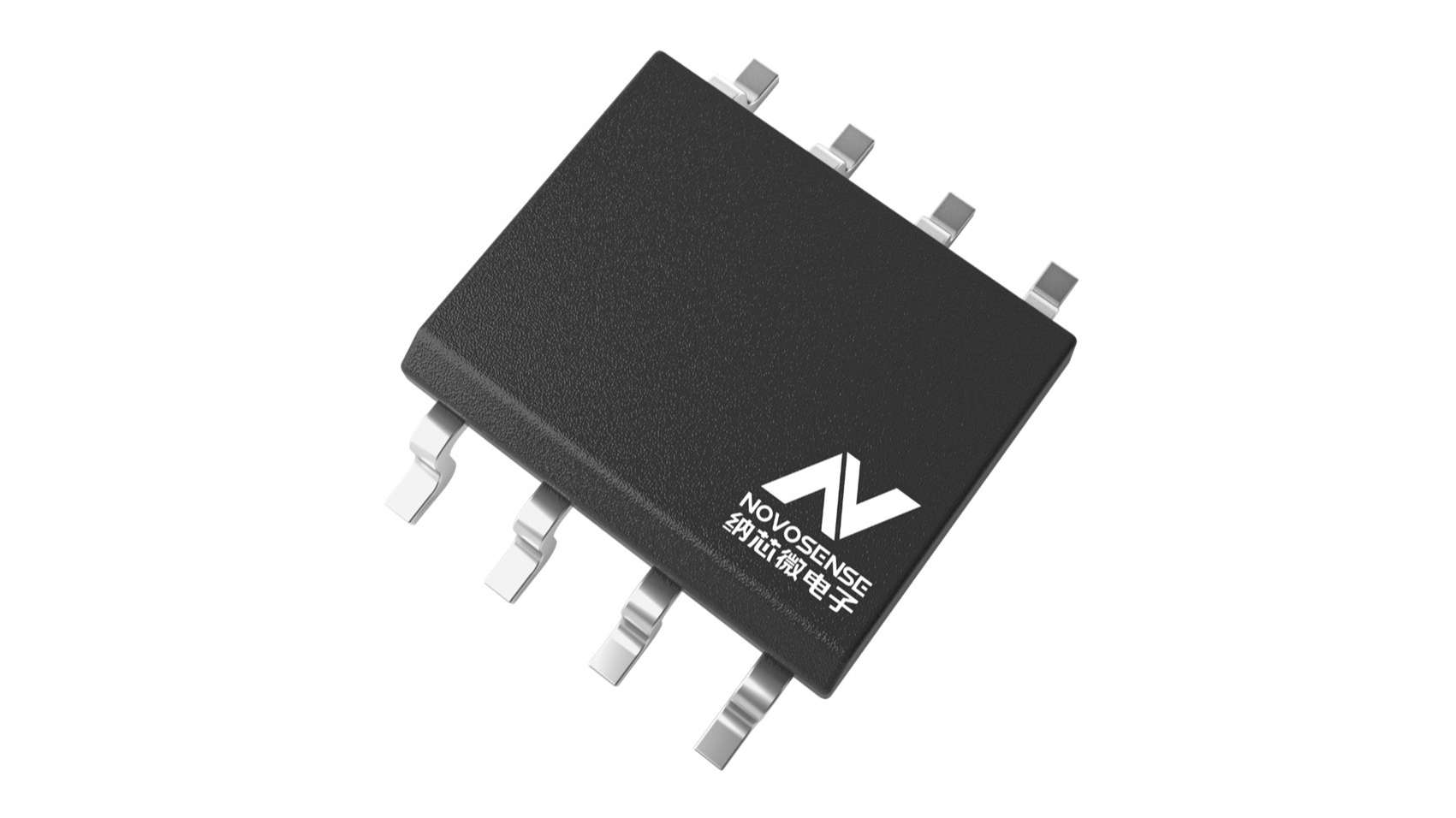

NSD12409是应用于汽车和工业场景的双通道智能低边开关，其耐压>40V，内阻约90mΩ，兼具各种诊断与保护功能，通过AEC Q100车规认证。芯片内置>45V的过压钳位，特别适用于驱动继电器和阀门等电感负载，帮助其实现快速退磁。芯片具有内部输出限流功能，实现过载及短路保护。内置绝对过温保护和相对过温保护，以多重方式防止芯片过热，减缓功率累积，提高芯片可靠性。芯片可在-40℃至125℃的环境温度下运行，SOP8封装，满足不同设计需求。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

- 工作电压范围至40V

- 导通电阻：90mΩ

- 过压钳位，支持感性负载

- 过流保护：限流值>8A

- 绝对过温保护，相对过温保护

- 工作温度：Tj=-40°C~150°

- AEC-Q100认证

应用场景

- 汽车BMS系统

- 汽车车身控制器

- 整车控制器

- 空调控制面板

- PLC

功能框图


如您需要咨询产品更多信息，请点击“联系我们”，我们将尽快回复您!
