2016/04/24
摘 要
这篇文章的内容将为客户带来 NSA5312 和 TMR 传感器在不同电流测量方案中的应用，一 种是测量 PCB 板走线的电流方法，一种是不带磁芯穿孔测量大电流的方案，本文将从仿真 设计思路，硬件方案，标定方法，最后以实验测试数据的方式来验证这两种方案的可实施性。
NSA5312+TMR 测量 PCB 走线电流
图 1 NSA5312+TMR 测量 PCB 走线电流设计思路
众所周知的是 TMR 传感器具有很高的灵敏度，因此用 TMR 传感器测量 PCB 电流走线产生 的磁场是很好的方案之一，但是由于 TMR 传感器的输出是一个小信号，同时传感器本身也 需要电压激励，因此 NSA5312 能够很好地支持这种传感器的工作，NSA5312 还具有片上 14 段灵敏度以及零点温度补偿查找表，在客户不满意 TMR 本身温漂的应用中，利用查找表能 很好的补偿各温度下的灵敏度和零点温漂。

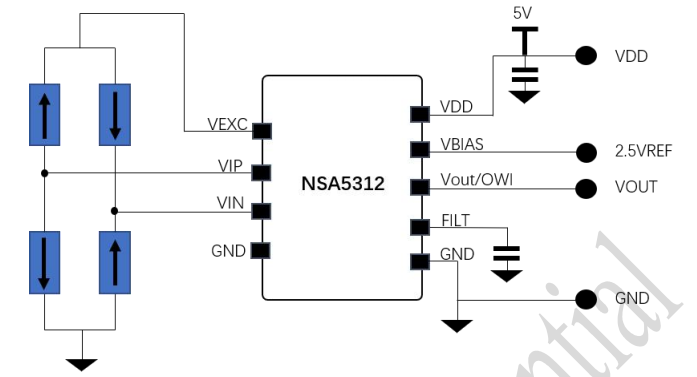

图 2 NSA5312 和 TMR 的典型应用电路
在 PCB 板级测量电流方案中，其最为常见的是贴片式的电流传感器，这种传感器的优点是 使用起来简单方便，只要串入被测量的走线电流即可，但是由于是接触式的电流测量，在测 量几十安培的电流时会导致大量的热耗散，芯片会严重发烫，客户需要特别去考虑散热，因 此这种贴片式的方案，能够工作的最大持续电流在 30A 左右。回到 NSA5312+TMR 的方案 中，这种方案的一大优势就是非接触式电流检测，芯片不是串入到被测走线中，因此对于芯 片本身并没有散热的要求。 接下来，本文提供一种 TMR+NSA5312 的电流测量方案，demo 选用 Crocus 的 TMR 传感器 CT100。
