2023/12/05

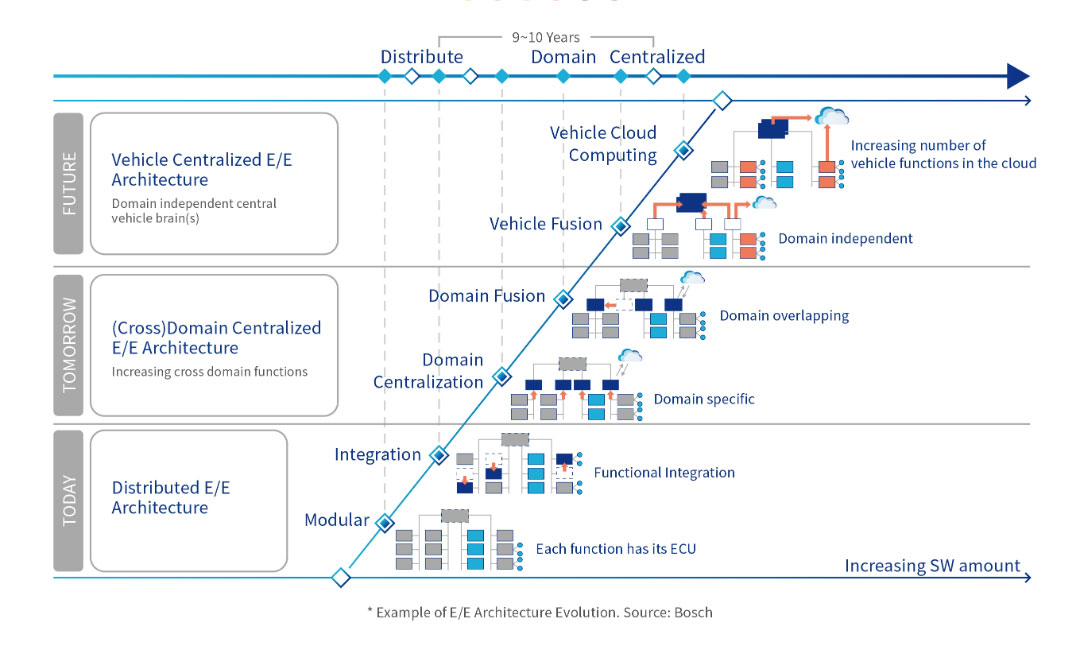

传统汽车电子电器架构，车辆中各种电子电气系统控制与信息传输由分布在不同部件内的汽车控制器（ECU）完成，随着汽车电子电气化程度提高，功能多样化与智能化发展，汽车电子零部件占汽车系统比重逐渐提升。分布式架构中 ECU 的局限性对于车辆的生产成本、功能实现、未来发展都提出了挑战，集中式智能化解决方案域控制器与域内中心化架构则应运而生。
以下几点为域控制器逐渐取代 ECU 的主要根因：
◆ 汽车电子化与智能化发展，传统分布式ECU结构数量与线束已经成为整车系统沉重负担。
◆ 分布式系统信息传输能力有限，域内统一调度控制，域外通过以太网等进行高速通信。
◆ 域控制器实现了软硬件的解耦，实现了软件的 OTA。
基于域控理念下整车车身区域控制系统（Zonal Control Unit）对比与传统车身控制器(Body Control Module)而言，也发生了翻天覆地的变化。传统分布式架构下，BCM主要用于检测和控制与车身（车灯，车窗，雨刮，继电器等）相关的功能并且充当部分CAN/LIN网关的功能，传统马达电动负载由继电器驱动，BCM上常用可支持不同负载电流的高边与低边开关支持不同类型的负载。在中高配车型，针对舒适性功能比如电动车窗，后视镜，电动座椅等，会搭配单独车门ECU，座椅ECU进行控制。
而在最新区域域控的理念下，以在汽车上地理位置的功能集成方案成为主流。区域控制器承接特定位置（左域/右域）下所有电机，继电器，小型ECU控制大脑的功能。功率与驱动电路布置在区域控制器里以实现传统方案中多ECU的功能，这种实现方式对整车NVH，EMI，智能诊断等功能提出更高的要求。
智能汽车舒适功能“卷卷卷”！
除了上述提到的架构变化，新能源汽车电气化进程中，如何让驾驶员与乘客享受到回家的感觉亦是每家汽车主机厂差异化卖点，冰箱彩电大沙发不再是50万以上豪华品牌的专属，25万的汽车也能有一样的体验，电动座椅，电动尾门等已经逐渐成为15万级别汽车标配。问界，智己，小鹏带来了零重力座椅与“冥想空间”；比亚迪，智己与极氪把车载屏幕玩出了新花样，能转，能升也能滑；最近，M9让AFS头灯再次成为热点。由于这些舒适与便利性功能逐级下放C级，B级，A级车型，与舒适性相关的马达/电机在整车中使用的数量大幅提升至50个以上。
以上功能的实现，都需要集成电路作为支撑，纳芯微电子为车身与便利系统中的各类马达控制提供完善的解决方案覆盖后视镜，风门/摆风，车门，座椅，尾门，电动踏板相关负载，工作电流使用不同产品可从300mA到30A以上。
◆ 满足AEC-Q100完善的车规产品质量品控体系。
◆ PWM调速与电流检测：支持20kHz及其以上更高频率PWM调速，同时提供精确的电流反馈信息以支持堵转检测和更优秀的NVH性能。
◆ 软件可配置：部分产品支持丰富的软件配置功能，帮助客户实现在区域域控制器中使用平台化话设计，兼容多种类型负载（继电器，LED灯，直流有刷电机，步进电机）；同时芯片内部提供内嵌PWM生成器以节约MCU IO口和PWM定时器资源。
◆ 内置抖频与输出摆率调节：应对日趋严格CISPR25 EMI测试标准，软件可配置时钟抖频范围与输出摆率，灵活应对区域控制器方案中，电机需要进行分布式安装导致较长的功率走线带来的电磁辐射挑战。
◆ 智能诊断与保护：针对负载复杂工作状态，提供丰富保护与诊断功能，可实现负载开路诊断，对地短路诊断，对电池短路诊断，协助客户开发符合ASIL-B或者更高系统级功能安全标准产品。
◆ 集成细分与堵转检测：为汽车空调系统与头灯系统提供细分集成步进驱动解决方案，纵享丝滑；提供Sensorless/无霍尔传感器堵转检测，简化系统设计，优化成本。
2）纳芯微区域控制器马达驱动解决方案

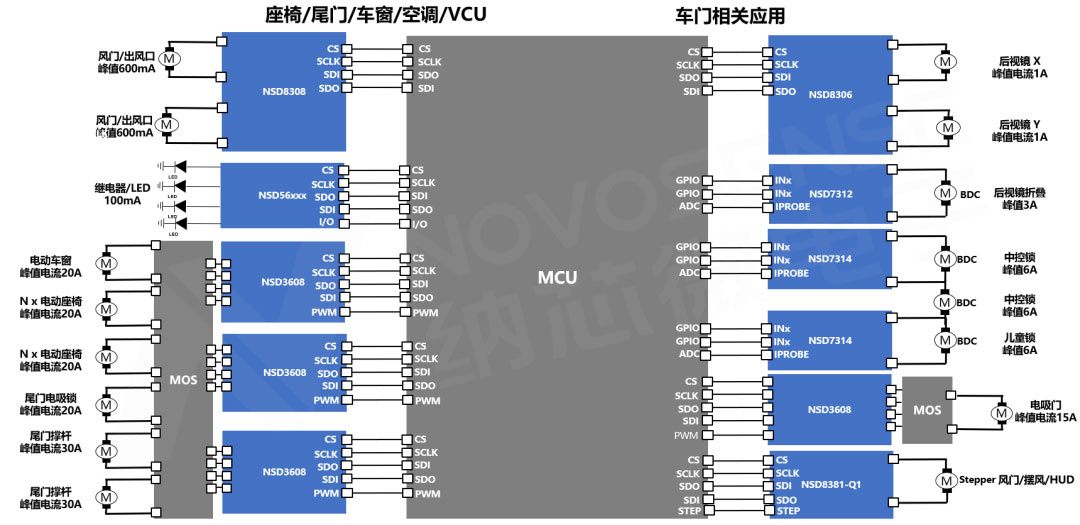

纳芯微致力于提供使用在新电子电气架构下区域控制器马达驱动解决方案，多通道低边NSD56系列与NSD83半桥产品支持传统BCM（Body Control Module）与车身跨域(Body Domain Controller Unit)控制器方案；多通道半桥NSD83与多通道半桥预驱NSD36系列支持最新区域控制器（Zonal Controller Unit）；集成式直流有刷驱动产品NSD73系列支持中小电流电机负载。针对区域控制器各种不同类型马达/继电器/LED等负载推荐方案如下：

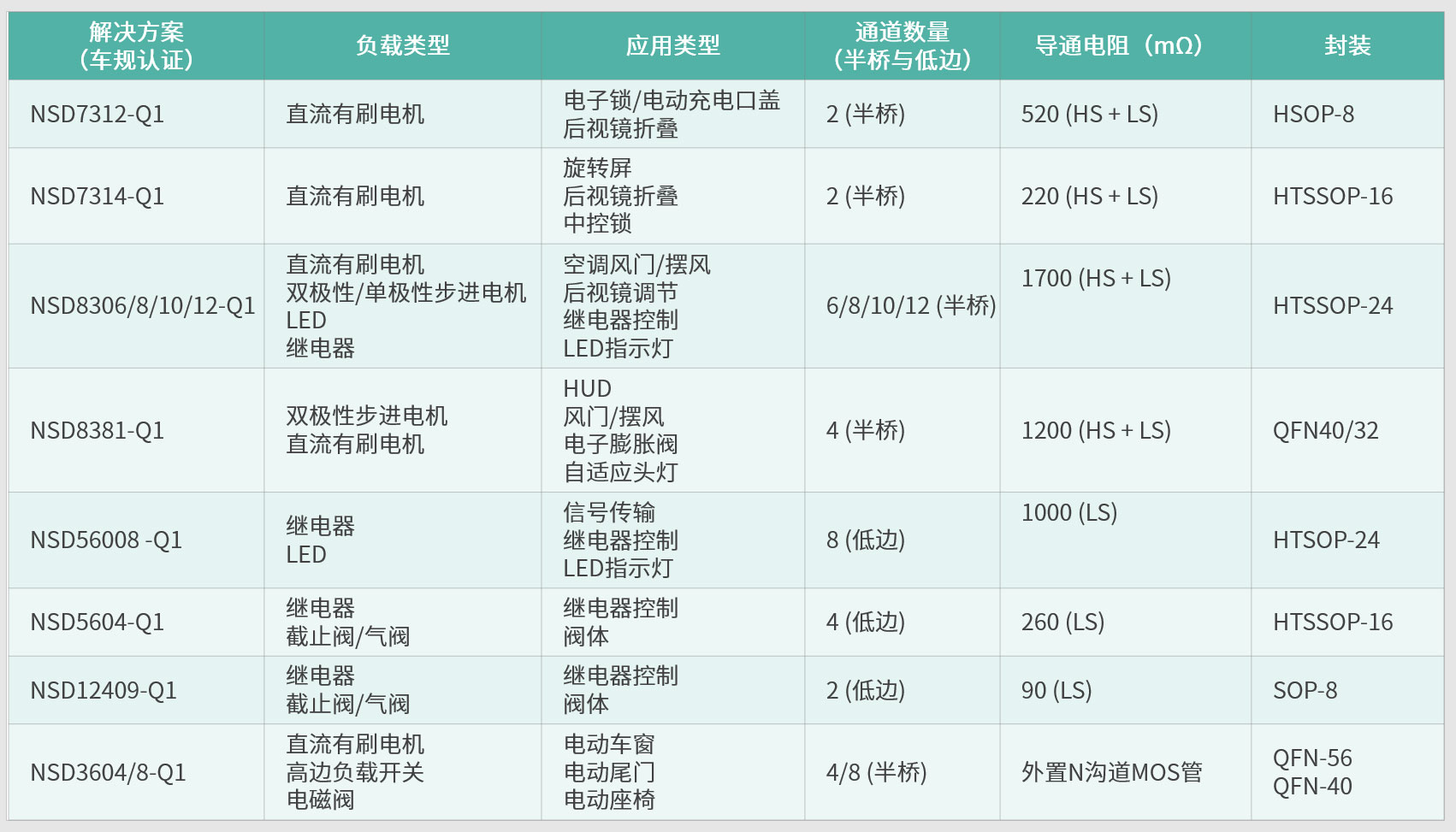

3）纳芯微马达驱动系列产品选型表
如上产品现已量产/可提供样片，如需申请样片可邮件至sales@novosns.com或拨打0512-62601802-810进行咨询。
