多通道低边驱动

产品中心

55V 四通道低边继电器与螺线管驱动芯片

NSD5604NE是一款4通道低边驱动芯片，该产品集成了4通道低边NMOSFET可以驱动阻性，容性或者感性负载；4个通道可以同时导通并且每个通道可以支持500mA以上负载电流；该产品每个通道支持独立过流保护而且过流点可以通过外部电阻进行配置；芯片还集成有源钳位与续流二极管，结合外部TVS可以实现感性负载实现不同电流衰减模式包括慢速衰减与快速关断。

数据手册
样品申请与购买
产品特性
应用场景
功能框图

产品特性

• 宽工作电压范围：8V – 50V（耐压55V）

• 导通电阻260mΩ

• 峰值电流3.0A

• 支持快速脉冲频率

• LDO支持输电压为5V - 20mA

• 集成有源钳位与续流二极管

• 可配置限流点与过流保护

• 欠压保护

• 工作温度：-40°C~125°C

应用场景

• 工业自动化

• 工业机械

• 数字机床

• 通用阻性/容性/感性负载

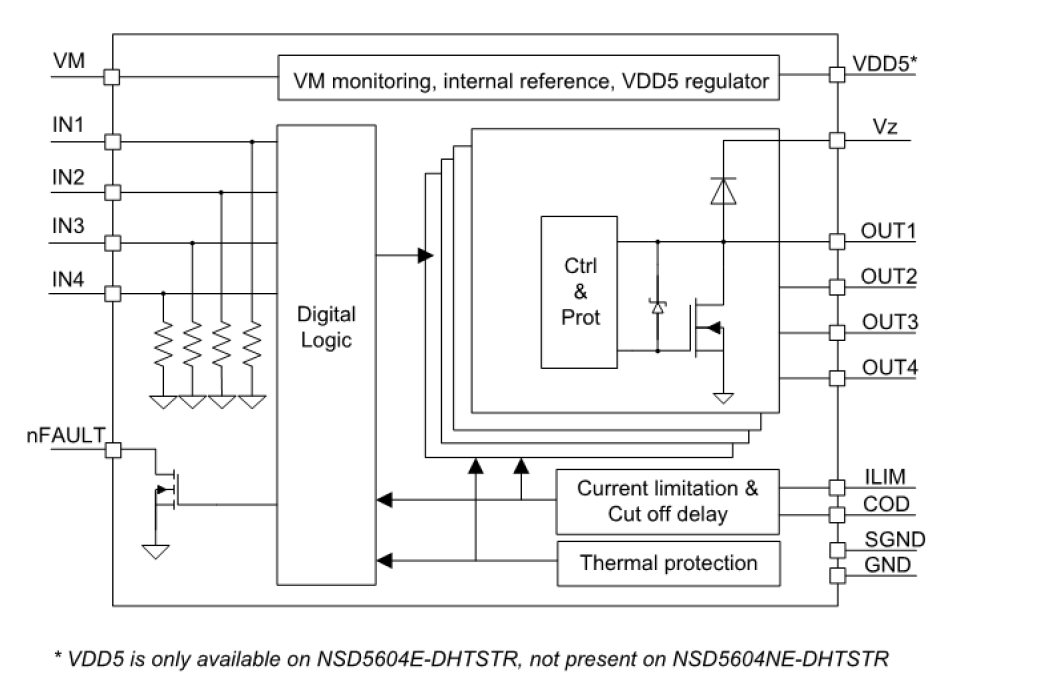

功能框图
